Oprema za proizvodnjo priključka sončne plošče

Naša proizvodna linija priključka sončne plošče ima obsežno paleto avtomatizirane opreme, ki skupaj deluje pri zagotavljanju zelo učinkovitega postopka. Sistem se začne s podajalnikom žice s fiksno dolžino, pri čemer se žico razblini z natančnimi dolžinami. Žični podajalnik (prenos), ki uporablja sponke, nato prenaša rezane žice med delovnimi postajami. Te postaje vključujejo stroj za rezanje in luščenje za odstranjevanje izolacije, stroj za stiskanje za pritrditev konektorjev in izbirno postajo za zaznavanje velikosti stiskanja za zagotavljanje kakovosti. Žični podajalnik (prenos) še naprej premika delno sestavljene konektorje na stroj za navoj priključka in stroj za zvijanje matic, pri čemer avtomatizira končne korake montaže. Namenski stroj za odstranjevanje kablov pripravi kable z odstranitvijo zunanje jakne. Postopek se zaključi s klasifikacijskim strojem brez povezave, ki samodejno razvrsti končne konektorje in ločuje dobre (OK) izdelke od pokvarjenih (NG) enot, s čimer zagotavljajo samo vrhunske konektorje, ki zapustijo proizvodno linijo. Ta integriran, avtomatiziran pristop znatno izboljša hitrost proizvodnje, zmanjša ročno ravnanje in zmanjša tveganje za napake.

Pošlji povpraševanje

Opis

Tehnične parametre

Solar Panels Production Automatic Trimming

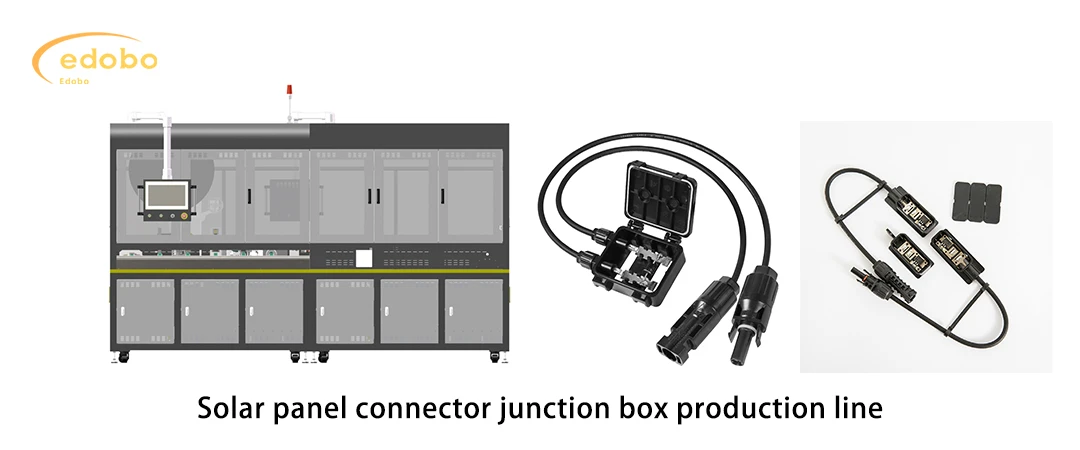

Solar panel connector junction box production line

produc features

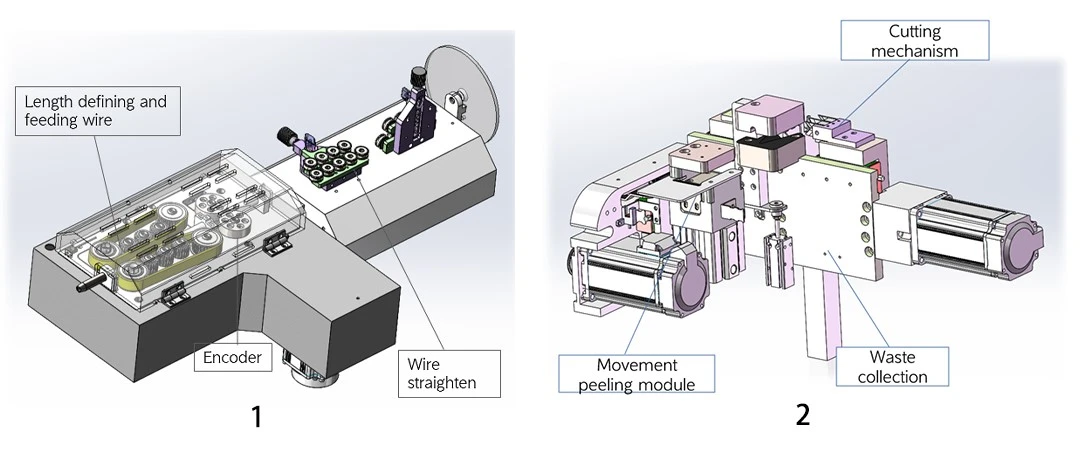

Fixed Length Wire Feeder

1. Dolga dolžine žice:Zagotavlja natančne in dosledne dolžine žic za optimalno obdelavo.

Sprejetje popolnoma servo sistema in obdelave zaprte zanke, da se zagotovi stabilnost dolžine rezalne črte;

2. Stroj za rezanje in olupljenje:Avtomatizira rezanje in odstranjevanje izolacije, pripravlja žice za stiskanje.

Pri luščenju ne opraskajte in ne odrežite bakrene žice; Luščenje in kožo

Opremljen s sistemom za zbiranje odpadkov za zbiranje in obdelavo kože rezane niti.

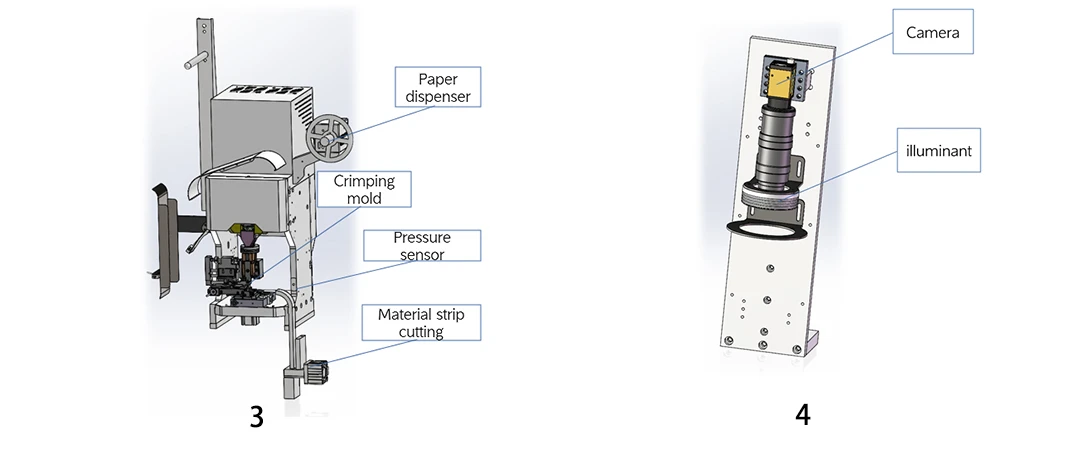

Crimping machine

3. CRIMPING STROJ:Postaja v glavnem dopolnjuje stiskanje terminalov in žic. Moč sprejme servo sistem z natančnostjo stiska ± 0. 02mm;

Delovna postaja je opremljena s spremljanjem tlaka OES za zaznavanje kakovosti stiskanja;

4. Postaja za zaznavanje velikosti CRIMP (neobvezno):Omogoča nadzor kakovosti s preverjanjem dimenzij stiska in zagotavlja dosledno delovanje.

Modul sprejme vizualni sistem, s katerim pregleda predvsem videz izpostavljenih bakrenih žic, položaje za stiskanje bakrene žice itd.;

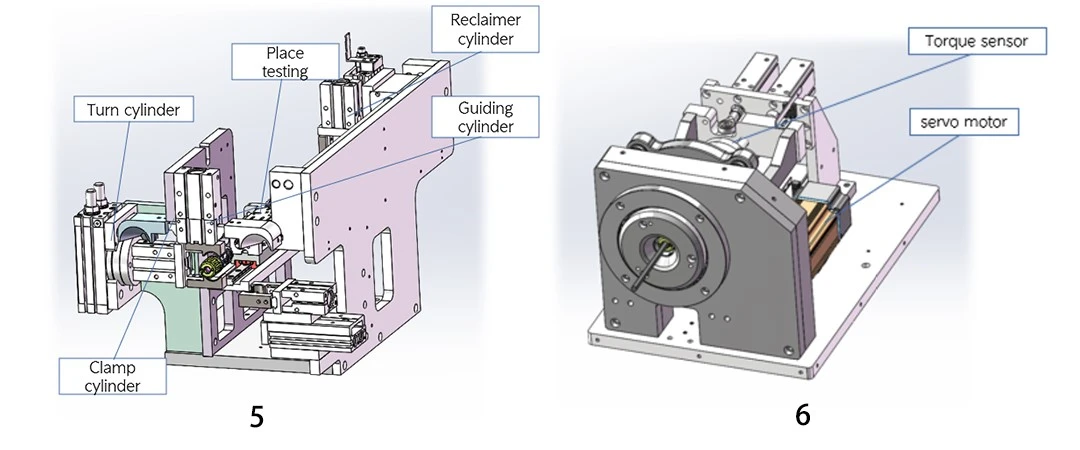

Connector threading machine and nut twisting machine

5. Stroj za povezovanje navoja:Avtomatizira postopek vstavljanja žic v ohišja priključka.

Postaja v glavnem zaključi funkcijo vstavljanja kablov z stiskanimi sponkami v konektorje;
Postaja je opremljena s senzorji na mestu, da zazna, ali so terminali pravilno vstavljeni;

6.Nat Twisting Machine:Na konektorje varno pritrdi matice in dokonča sklop.

Postaja je opremljena s senzorjem položaja, da zazna, ali je konektor vstavljen na svoje mesto;
Opremljen s senzorjem navora, ki lahko v realnem času zazna velikost navora

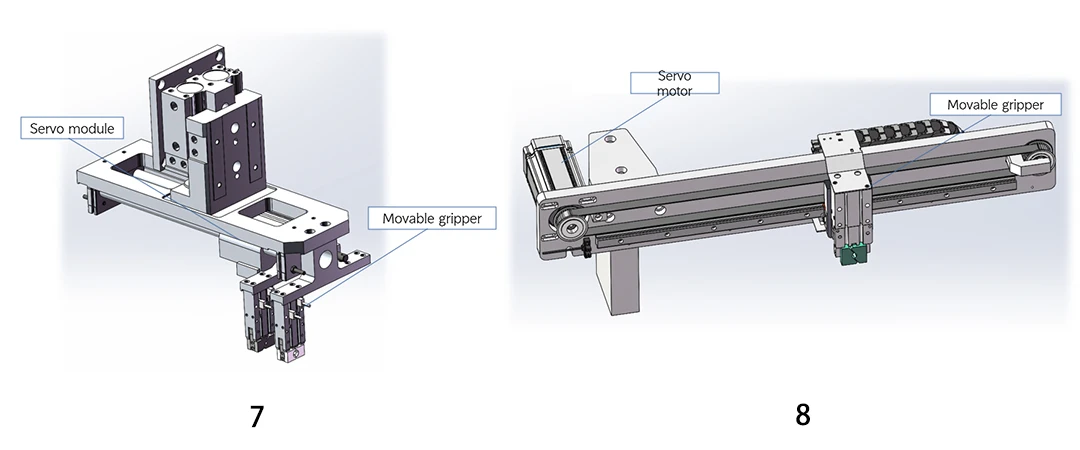

Wire transfer clamp

7. Relocation Station:Postaja v glavnem dopolnjuje prenos žic, da olajša obdelavo drugega konca.

8.Offline klasifikacijski stroj:Samodejno razvršča končne izdelke in ločuje dobre (OK) od okvarjenih (NG) enot.

Delovna postaja v glavnem dopolnjuje brez povezave izdelkov;
Uporaba servo motorjev lahko loči pokvarjene izdelke iz dobrih izdelkov;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Značilnost	Specifikacija
Območje obdelave	Prilagodljive pritrdilne postaje, ki temeljijo na modelu konektorja
Proizvodna zmogljivost	15-20 PCS/min
Delovanje	Popolnoma samodejna sestava vseh komponent priključkov
Delovna temperatura	0-40 stopinja (32-104 stopnja f)
Vlaga	40%-80%
Stopnja kvalifikacije izdelka	Večji od ali enako 99%
Zračni tlak	0. 5 MPA - 0. 7 MPA (zahteva čist, suh vir zraka)
Napajanje	AC 220V/50Hz
