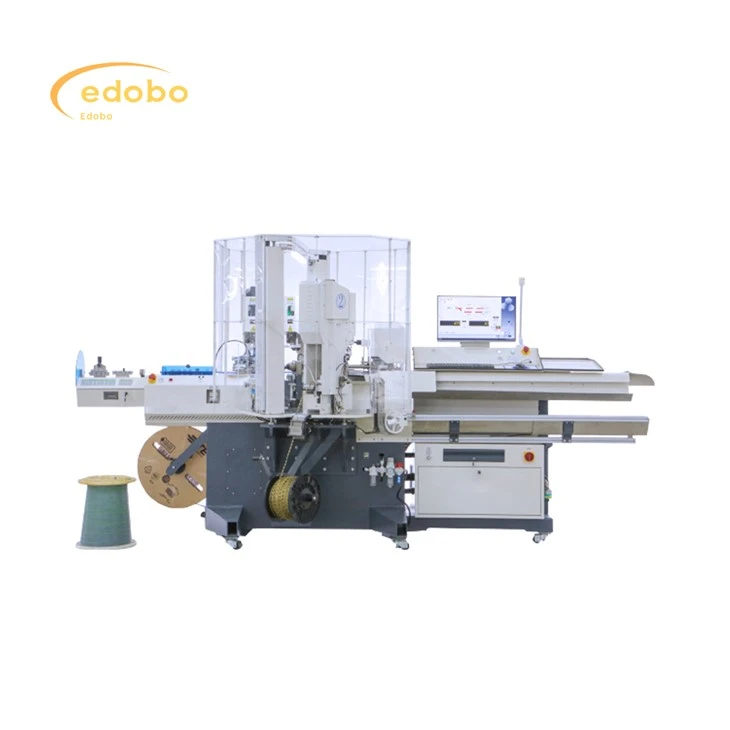

Proizvodna linija povezave MC4 Sončna plošča

Solar Panel MC4 Connection Line Production Line
Solar Panel MC4 Connection Line Production Line
Solar Panel MC4 Connection Line Production Line
Solar Panel MC4 Connection Line Production Line

Proizvodna linija povezave MC4 Sončna plošča

Produkcijska linija MC4 Connector Edobo Tech ponuja racionalizirano, avtomatizirano rešitev za izdelavo visokokakovostnih priključkov MC4, bistvene komponente sistemov sončnih plošč. Ta linija učinkovito obravnava samodejno stiskanje kontaktnih zatičev, sestavljanje stanovanj in vključuje nadzor kakovosti na osnovi vida, da se zagotovi zanesljiva proizvodnja z veliko količino, hkrati pa zmanjšuje stroške dela. Integrirano avtomatizirano testiranje zagotavlja zmogljivost in trajnost, prilagojena različnim vrstam priključkov. Nadaljnja vrednost je dodana z možnostmi, kot so samodejno označevanje in embalaža, omogočajo proizvajalcem, da povečajo dobičkonosnost, izboljšajo kakovost izdelkov in pridobijo konkurenčno prednost na rastočem sončnem trgu. Sodelujte z nami za obsežno proizvodno rešitev.

Pošlji povpraševanje

Opis

Tehnične parametre

Solar Panels Production Automatic Trimming

Edobo solar cable machine

produc features

Assembly of positive and negative connectors

Sestavljanje pozitivnih in negativnih priključkov

Negativni drog (ženski konektor):

1. Ohišje za ohišje (ženski priključek):Začnite z ohišjem ženskega priključka.

2.O-obročni vložek v ohišje (ženski konektor):Vstavite O-obroč v žensko ohišje.

3.Sembly of Grommet & Collet (ženski priključek):Sestavite grommet in koles za ženski priključek.

4. Namestitev sklopa Grommet v ohišje (ženski priključek):Vstavite zbrani Grommet in žreb v žensko ohišje.

5.CAP Sklop (ženski konektor):Pokrovki pritrdite na ohišje ženskega priključka.

Pozitiven drog (moški priključek):

1. Ohišja za vze (moški priključek):Začnite z ohišjem moškega priključka.

2. Sestavite Grommet & Collet (moški priključek):Sestavite grommet in koles za moškega priključka.

3. Namestitev Grommeta v ohišje (moški priključek):Vstavite zbrani Grommet in žreb v moško ohišje.

4.CAP Sklop (moški priključek):Pokrovki pritrdite na ohišje moškega priključka.

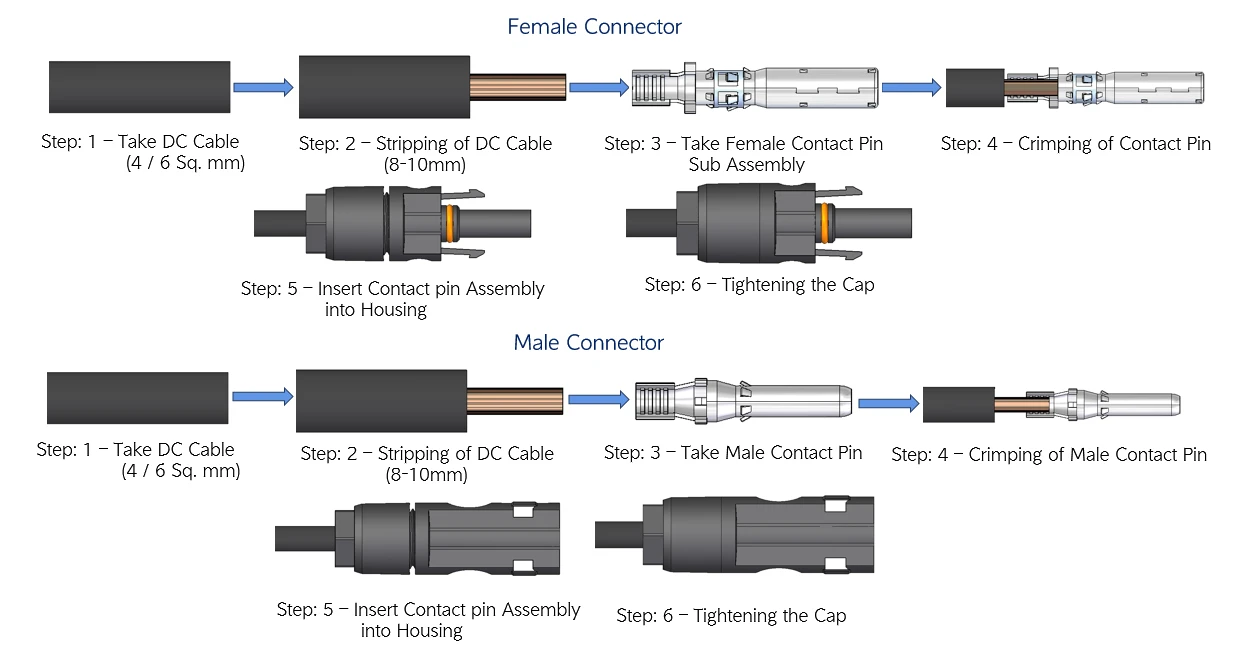

Terminal connection

Koraki terminala v glavnem vključujejo naslednje korake:

2. Vzemite DC kabel:Pripravite DC kabel.

2. Priložite kabel:Odstranite dolžino izolacije iz DC kabla (žica).

3. Izberite kontaktni zatič:Vzemite žensko ali moški kontaktni zatič

4.Cimpim kontaktni zatič:Odstranjeno žico položite v kontaktni zatič in s stiskalnim orodjem varno pritrdite kontaktni zatič na žico.

5. Vstavite v ohišje:V ohišje priključka vstavite stiskani sklop kontaktnega zatiča.

6.Tiften zgornja meja:Zavijte pokrov na ohišje, da dokončate priključek.

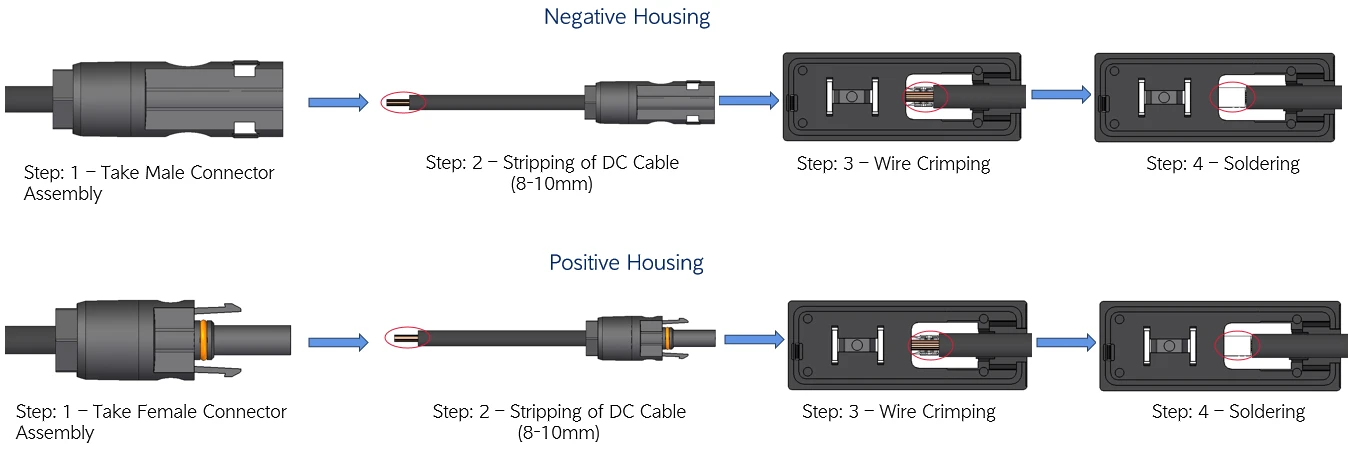

Positive and negative pole connections of junction box

Žica je neposredno stisnjena v polje Junction:

Vzemite sklop konektorja:Vzemite moškega ali ženskega priključka.

Odstranite kabel:Strip 8-10 mm izolacije iz DC kabla.

Stiskanje žice:Zataknite se slečeno žico neposredno v stičišče. V stičišču bo imel notranje terminale (pogosto kovinske jezičke ali konektorji), zasnovane tako, da sprejemajo in varno držijo žico.

Spajkanje (fiksno):Spajkajte povezavo. Spajkalnik bo dodal dodatno moč in pomagal preprečiti korozijo v povezavi.

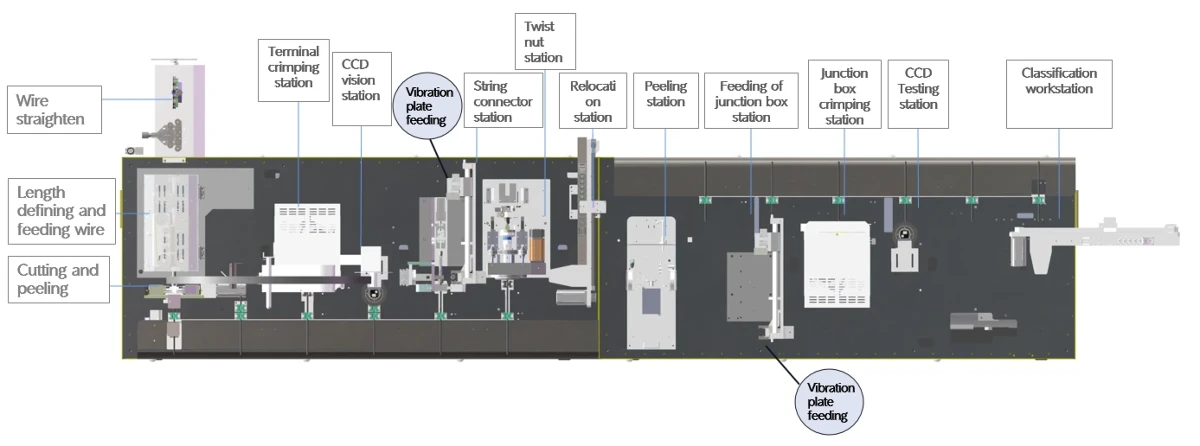

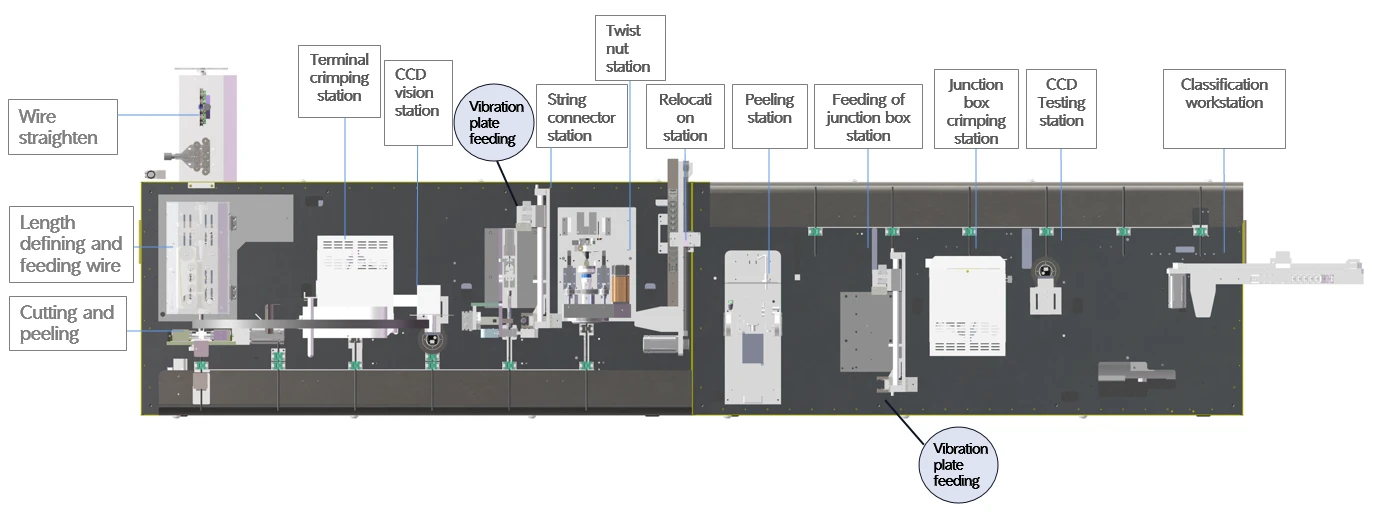

Schematic diagram of production line layout

1. Ta proizvodna linija se uporablja predvsem za naslednje postopke: nalaganje kabla, razporeditev kablov, hranjenje in ravnanje s kablom, rezanje kablov, stiskanje kablov, vizualni pregled, vstavitev konektorja, priključek priključka itd.

2. Zahtevani viri energije so elektrika in stisnjen zrak. Vsaka delovna postaja in transportna enota deluje skupaj v bližini, da postaneta ena.

3. Glavni material, ki se uporablja pri izdelavi celotnega stroja, je varjeni okvir, vsi deli, ki so nagnjeni k koroziji, pa imajo površinske obdelave, kot sta slikanje in galvaniranje, da se v garancijskem obdobju ali celo dlje zagotovi korozije in dober videz.

4. Zasnova opreme v celoti upošteva ergonomijo in tovarniško varnost. Oprema lahko samodejno šteje proizvodno proizvodnjo.

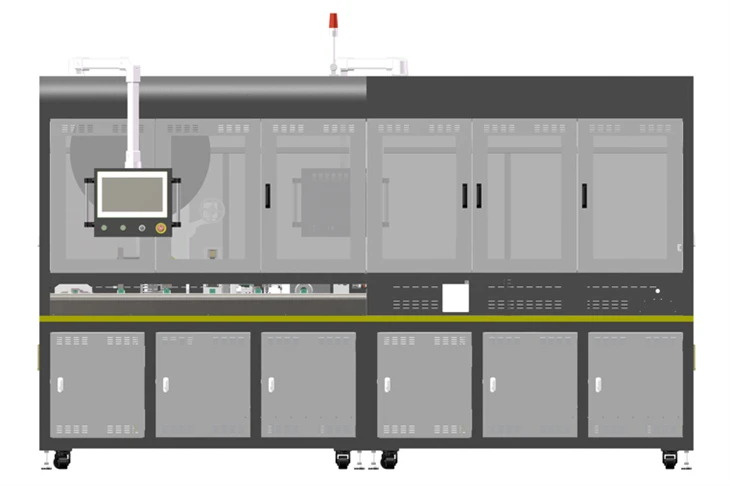

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

1. proizvodna linija je primerna za samodejno obdelavo fotonapetostnih kablov. Proizvodna linija teče od leve proti desni in lahko doseže odstranjevanje žic, stiskanje terminalov, odkrivanje CCD, navoj priključka, zasukanje matic, stiskalno okno, detekcija CCD

2. Uporabni premer žice: 4mm²

3. Dolžina vrstice: 15 0 mm -600 mm, toleranca ± 0,002 * l +1 mm;

4. Dolžina dolžine lupine: 1-9 mm;

5. proizvodni ritem: večji ali enak 4 sekunde;

6. Velikost gostitelja: 1200 × 4000 × 2400 mm

7. Operacijski sistem Human Machine: Vmesnik zaslona, ki ga je mogoče na dotik, je preprost in jasen, kar omogoča hiter nadzor delovanja stroja. Vse parametre je mogoče enostavno nastaviti in shraniti, navodila za delovanje pa so prikazana na intuitiven in preprost način prek slik. Na voljo je s funkcijo zaščite z geslom 4- (z dovoljenji, razdeljenimi na operaterja, nadzor kakovosti, tehnika in upravitelja), lučjo napake in koordinacijo kode napak za vzdrževanje, doseganje enostavnega vzdrževanja in zmanjšanja stroškov;

8. Večina delovnih postaj uporablja zrele izdelke za integracijo za zagotovitev stabilnosti izdelka;

9. Sprejetje servo motoričnega krmilnega sistema za zagotovitev natančnosti izdelka;

10. Program lahko shrani do 100 datotek in do njega lahko dostopate z izbiro številke programa. Strežnik baz podatkov zbira proizvodne podatke in organizira kakovost proizvodne linije, zaradi česar je priročen za zgornji sistem (MES ali ERP) izvlečenje podatkov in sledenje podatkov obdelave med proizvodnjo izdelkov prek omrežja;
