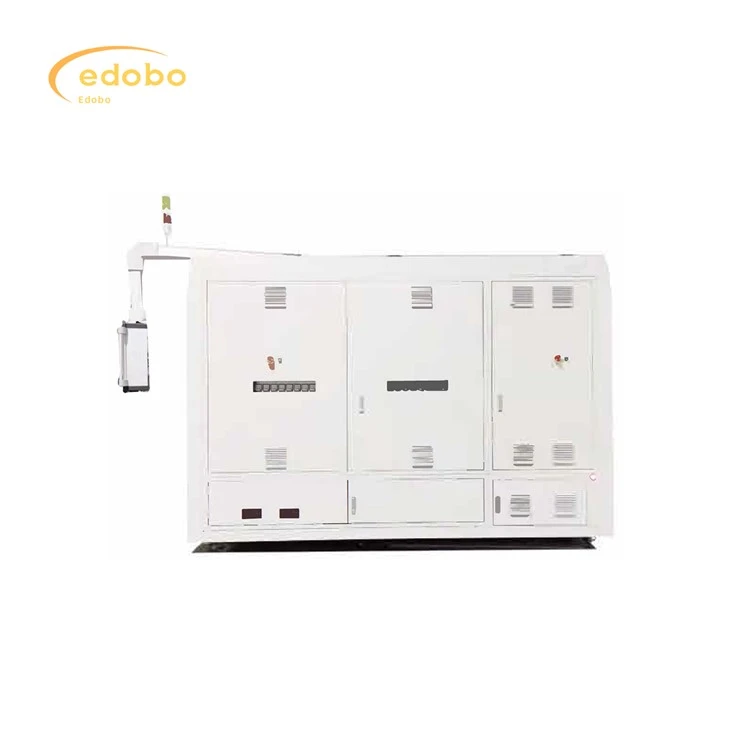

Avtomatsko vodenje proizvodne linije sončnih panelov
Opis
Tehnične parametre

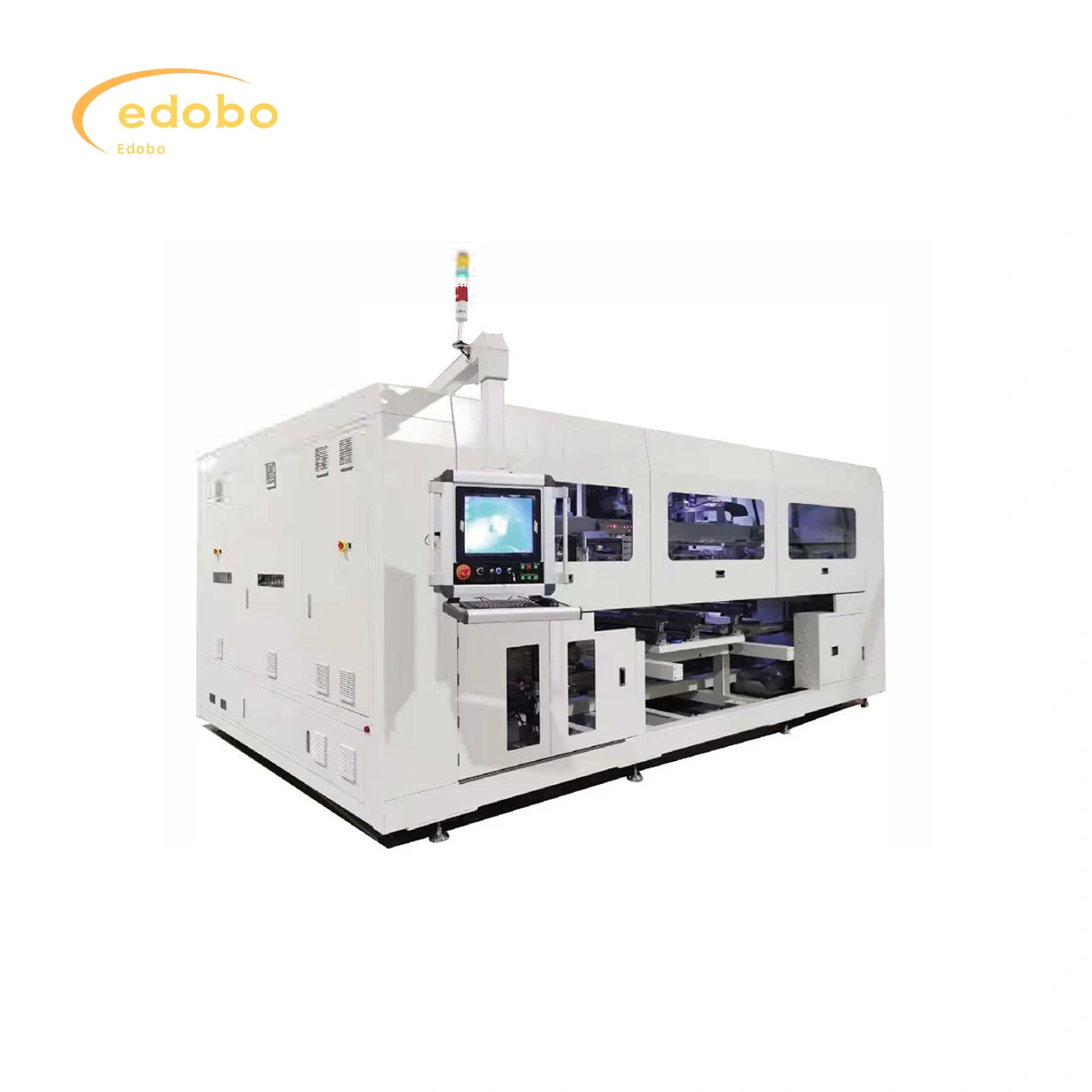

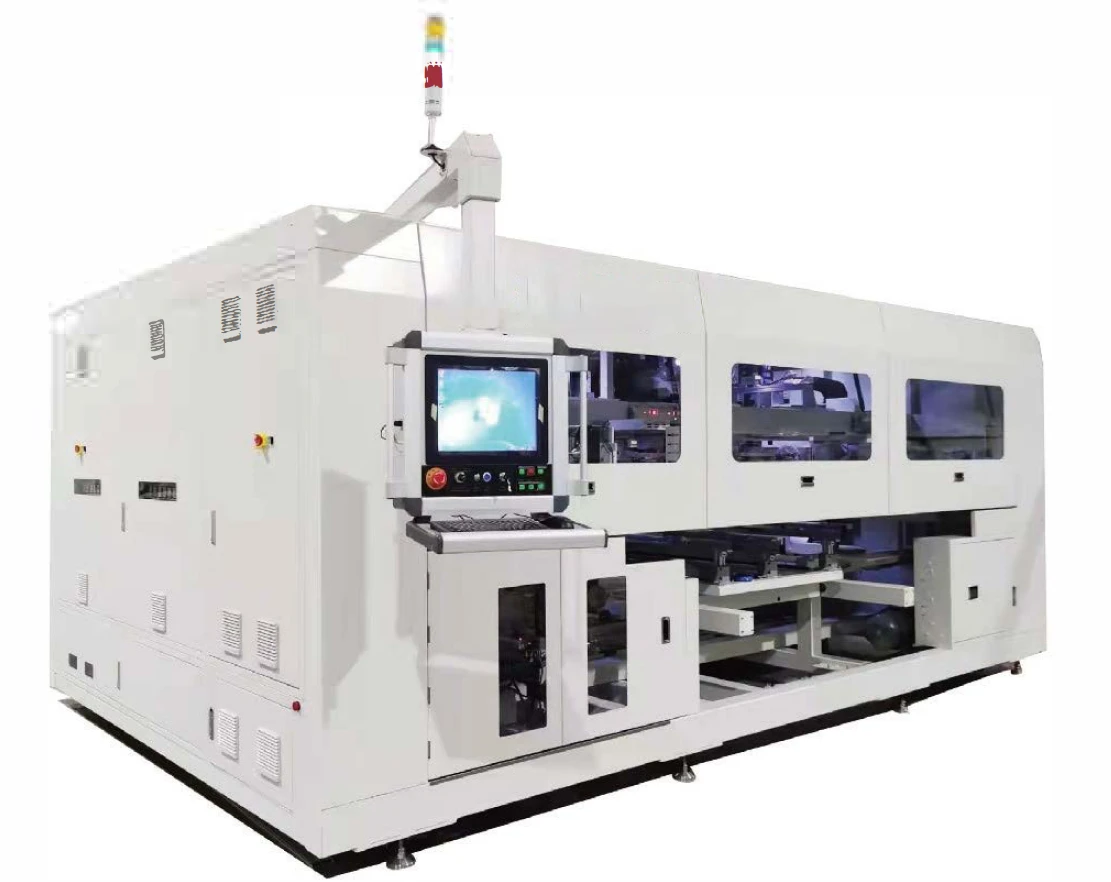

Auto Bussing
Celična indukcijska spajkalna glava se uporablja za medsebojno povezovanje in spajkanje traku vodila na glavi, sredini in repu sklopa izhodne linije; ima funkcijo traku za podajanje traku tuljavnega vodila in upogibanja vodnikov tipa U in L navzgor. Višja hitrost; združljiv z večjimi moduli.
♦ Čas cikla: 17 sekund/plošča (enojno obvodno spajkanje) 21 sekund/plošča (odpiranje dvojno obvodno spajkanje)
♦ Aktivacija: Večja ali enaka 98 %;
♦ Specifikacija celice: 166 mm -230 mm;
♦ Specifikacija plošče:
Celica 156-180:
6 strun x 10 pol kosov x 2;
6 strun x 11 pol kosov x 2;
6 strun x 12 pol kosov x 2;
6 vbodov x 13 pol kosov x 2
Celica B.182:
6 strun x 9 kosov x 2:
C.210Celica:
6 strun x 10 pol kosov x 2;
6 strun x 15 enotretjinskih kosov x 2
D.210Celica:
5 strun x 10 pol kosov x 2;
5 strun x 15 enotretjinskih kosov x 2
♦ Prostor med celicami: -0.5-4 mm;
♦ Prostor med nizi: 1-6 mm; obvodno spajkanje prostora med nizi Večji ali enak 10 mm
♦ Specifikacija stekla: širina (980-1500 mm)* dolžina (1720-2600 mm);
♦ Natančnost popravka niza celic Manjše ali enako ± 0,25 mm;
♦ Napajanje opreme: trifazno 380V 50/60Hz:
♦ Moč: največja 35 kW; povprečna 25 kW;
♦ Zrak: pozitivni tlak {{0}}.6~0,8MPa, negativni tlak približno - 70kPa;
♦ Velikost opreme: dolžina * širina * višina: 6580 * 5604 * 2621 mm (vključno z dvema montažnima linijama)
♦ Čas cikla 17 s, visoka hitrost
♦ Močna združljivost 巾ty: združljivo z Multi-shard 6 strunami, 5 nizi z enojnim bypass spajkanjem in 6 strunami z dvojnim bypass spajkanjem
♦ Dvakrat popravi položaj poldelnega niza celic serije 10 / 12, zgrabi niz celic z vakuumsko adsorpcijo, enkratnim spajkanjem na prazno in visoko natančnostjo varjenja.
♦ Priročna pretvorba specifikacij.
♦ Lahko preluknja konec traku avtobusa
♦ Enostransko dovajanje, enostavno upravljanje
♦ Integracija spajkanja z dvojnim obvodom lahko zadosti povpraševanju kupca po 6 nizih z dvojnim obvodom za spajkanje traku obvodnega vodila, ki ga je mogoče zapreti ali odpreti glede na dejansko uporabo.
♦ Najmanjša tlorisna površina, najnižji CoO.
