Sestava proizvodne linije sončne plošče 100 MW

Pošlji povpraševanje

Opis

Tehnične parametre

Sestava proizvodne linije sončnih plošč 100 MW:

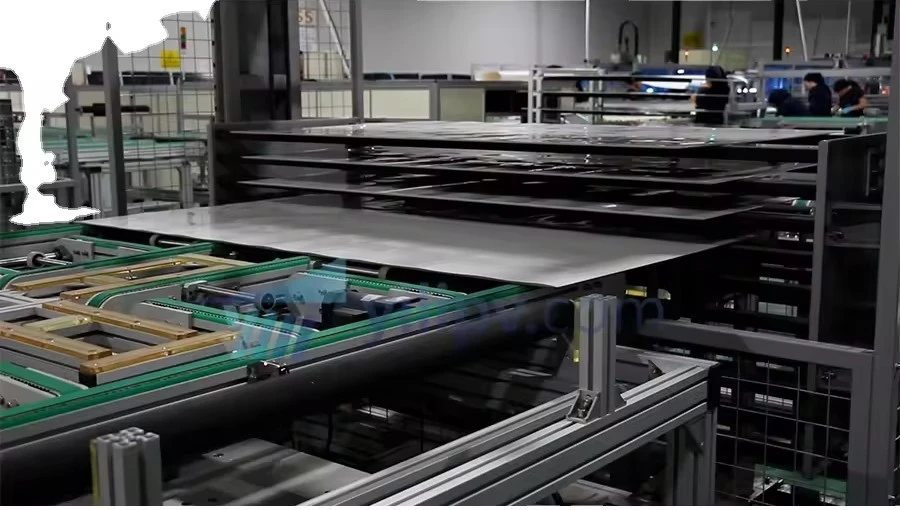

100MW solar panel production line composition:

Sestava proizvodne linije sončne plošče 100 MW:

Specifikacija proizvodne linije:
1. 100MW proizvodna linija modulov (1).
2. Utrip: manj kot ali enako 45 sekund/blok.
3. Vrsta izdelane plošče: običajna polnocelična/polcelična sončna plošča.
4. Velikost sončne celice: 166-210 mm.
5. Velikost sončne plošče: L (1956 ~ 2300 mm) x Š (990 ~ 1200 mm) x T (25 ~ 45 mm).
6. Vrsta sončnega traku: ploščati trak za varjenje;

Pregled proizvodne linije:

Pred laminacijo: območje za nalaganje stekla, območje za nalaganje EVA, stavek, območje za spajkanje vodila, območje za nalaganje EVA in hrbtne plošče, območje za inšpekcijo in popravilo predplastnega EL/VI, sklad (postopek predpomnjenja komponent proizvodne linije), transportni sistem
Po laminaciji: območje za obrezovanje in lepljenje ter okvirjanje, območje za varjenje in lepljenje priključne omarice, linija za sušenje, območje za čiščenje in testiranje, območje za zbiranje, transportni sistem

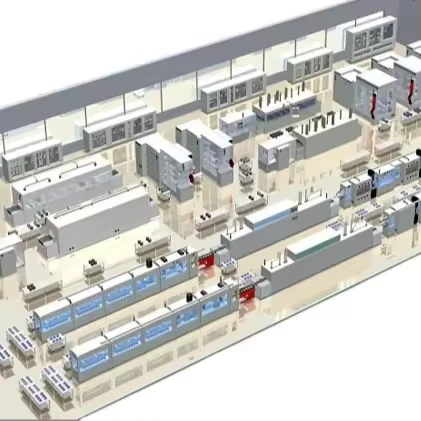

100MW solar panel production line composition:

Delovanje glavnih strojev

št.	Ime opreme	Opis
1	Samodejni celični stringer	Samodejni nosilec celic za samodejno varjenje sončnih celic 5, 6, 9, 10, 11, 12 bb v niz sončnih celic v serijski povezavi glede na nastavljene parametre.
2	Avtomatski stroj za rezanje in polaganje EVA	Avtomatski stroj za rezanje in polaganje EVA je sestavljen iz transportnega traku za steklo, mehanizma za pozicioniranje, avtomatskega rezanja in mehanizem za prebijanje in avtomatsko polaganje itd.
3	Laminator	Laminator se uporablja za laminiranje solarnih panelov.
4	Stroj za okvirjanje	Stroj za okvirjanje se uporablja za samodejno okvirjanje fotonapetostnega modula.
5	Vozički proizvodne linije solarnih panelov	Vozički proizvodne linije solarnih panelov se uporabljajo za transport stekla/modulov/panel na različnih stopnjah proizvodnje.
6	IV tester	IV tester se uporablja predvsem za testiranje in beleženje parametrov delovanja modula sončne celice.
