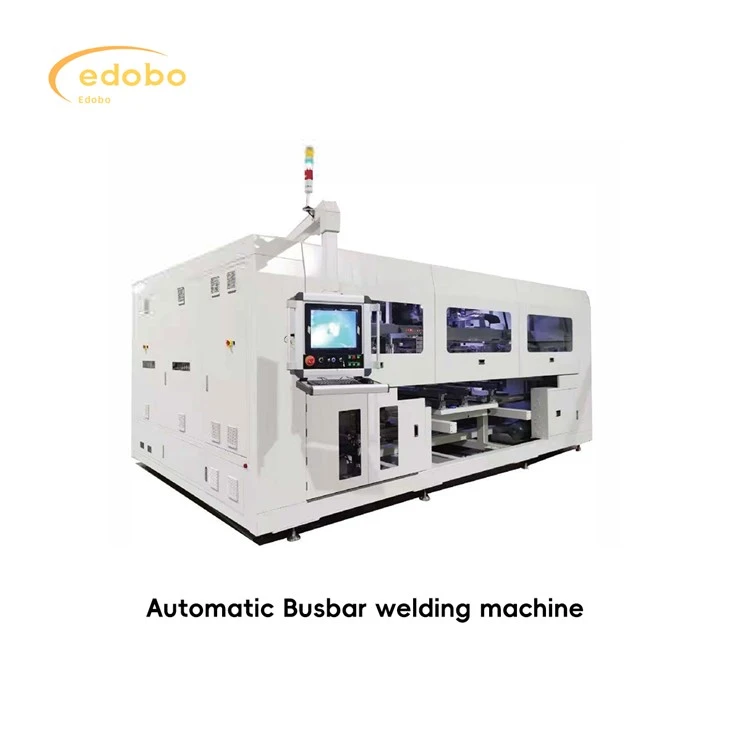

Varilni stroj za zbiralke sončnih celic

Funkcija opreme: raztegnite, popravite, odrežite, upognite in natančno postavite glavo, rep in srednje zbiralke ter uporabite dvižno roko za izvedbo sekundarne kalibracije na vrvi na modulu. Žice na glavi in ​​repu niza so naenkrat spajkane skupaj z zbiralkami in prenesene na naslednjo delovno postajo. Ta stroj je neobvezen s funkcijo strganja črne barve, funkcijo zaznavanja po spajkanju in funkcijo luknjanja zbiralke.

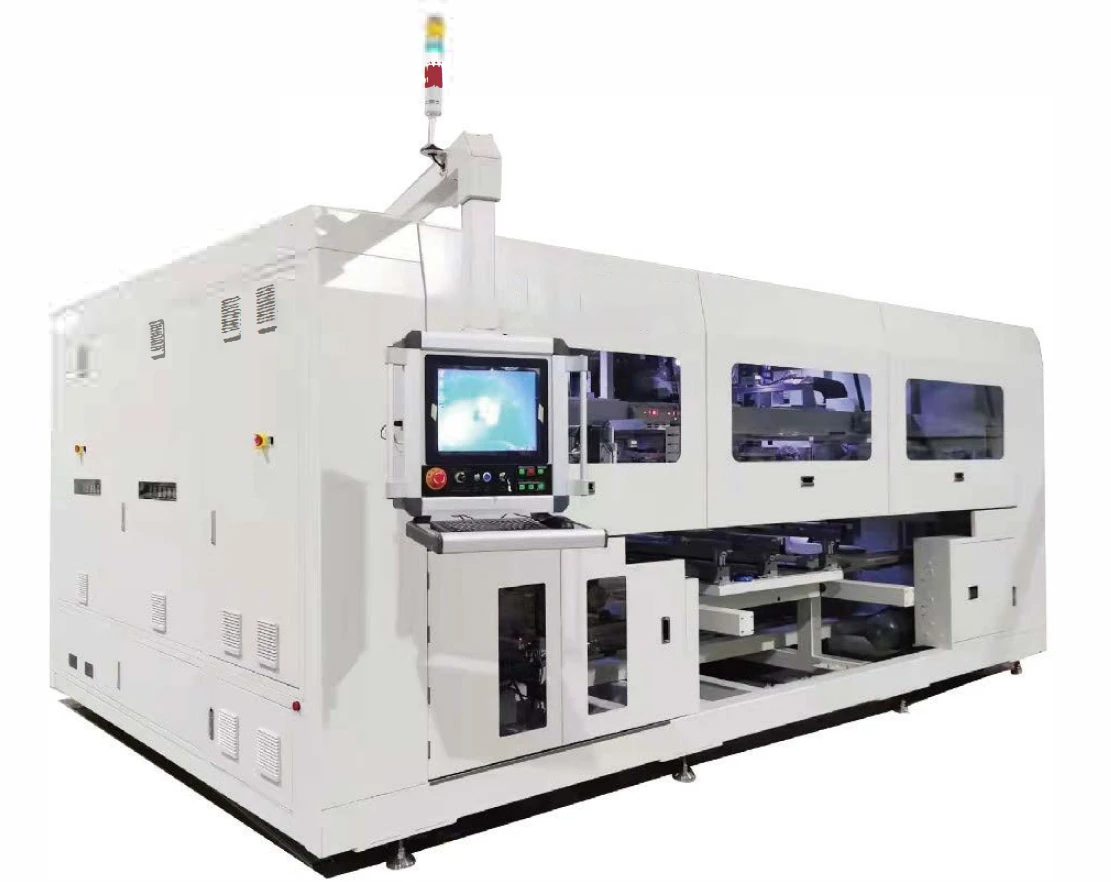

Auto Bussing

Tekoči trak prenese postavljeno celično ploščo na sprednjo pretočno postajo stroja za avtomatsko avtobusiranje in izda signal, da je celična plošča nameščena, da se prijavi za vstop. Stroj za samodejno povezovanje je pripravljen, da omogoči montažni liniji pretok modula v položaj spajkanja stroja za samodejno povezovanje in pošlje signal, ki omogoča vstop; Motor deluje, dokler modul ne preide v delovni položaj, dovoljenje za vnos signala pa je preklicano.

♦ Čas cikla: 17 sekund/plošča (enojno obvodno spajkanje) 21 sekund/plošča (odpiranje dvojno obvodno spajkanje)
♦ Aktivacija: Večja ali enaka 98 %;
♦ Specifikacija celice: 166 mm -230 mm;
♦ Specifikacija plošče:
Celica 156-180:
6 strun x 10 pol kosov x 2;
6 strun x 11 pol kosov x 2;
6 strun x 12 pol kosov x 2;
6 vbodov x 13 pol kosov x 2
Celica B.182:
6 strun x 9 kosov x 2:
C.210Celica:
6 strun x 10 pol kosov x 2;
6 strun x 15 enotretjinskih kosov x 2
D.210Celica:
5 strun x 10 pol kosov x 2;
5 strun x 15 enotretjinskih kosov x 2
♦ Prostor med celicami: -0.5-4 mm;
♦ Prostor med nizi: 1-6 mm; obvodno spajkanje prostora med nizi Večji ali enak 10 mm
♦ Specifikacija stekla: širina (980-1500 mm)* dolžina (1720-2600 mm);
♦ Natančnost popravka celičnega niza Manjše ali enako ± 0,25 mm;
♦ Napajanje opreme: trifazno 380V 50/60Hz:
♦ Moč: največja 35 kW; povprečna 25 kW;
♦ Zrak: pozitivni tlak {{0}}.6~0,8MPa, negativni tlak približno - 70kPa;
♦ Velikost opreme: dolžina * širina * višina: 6580 * 5604 * 2621 mm (vključno z dvema montažnima linijama)
