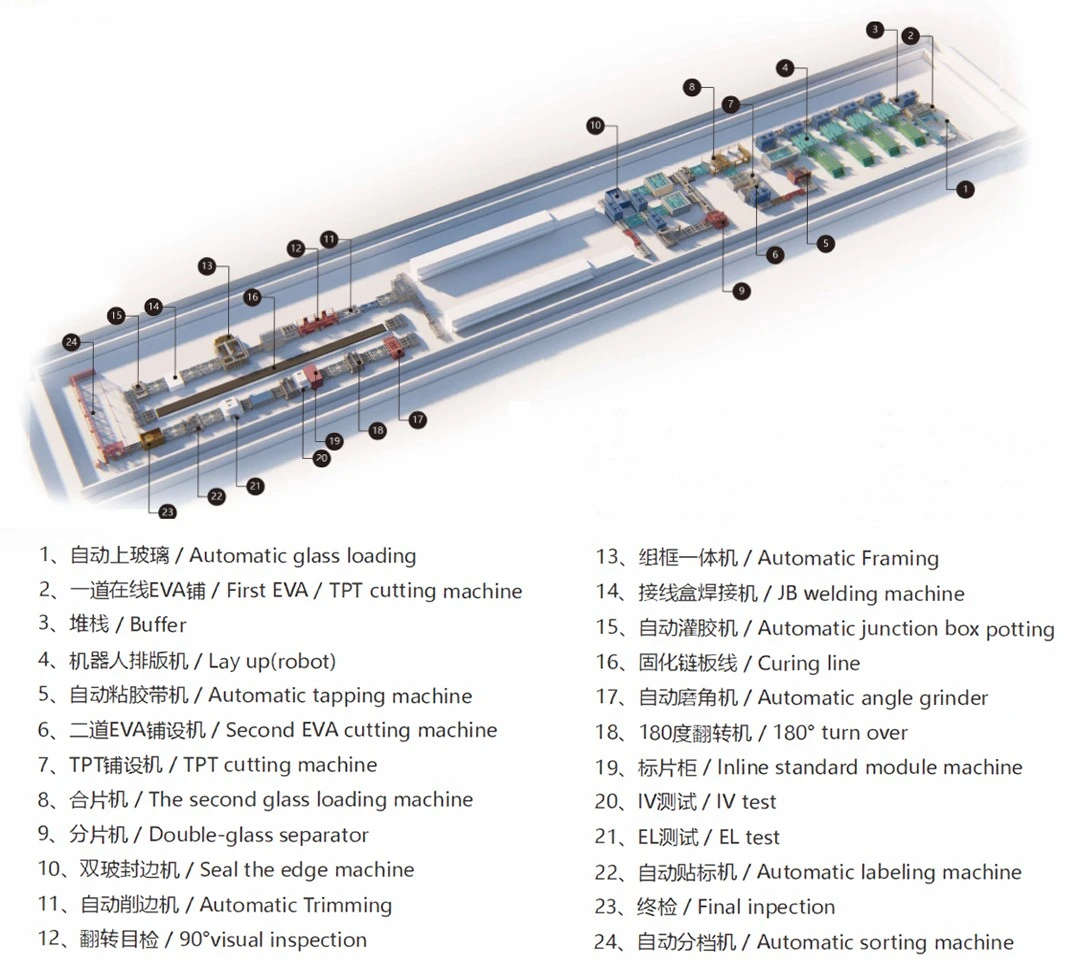

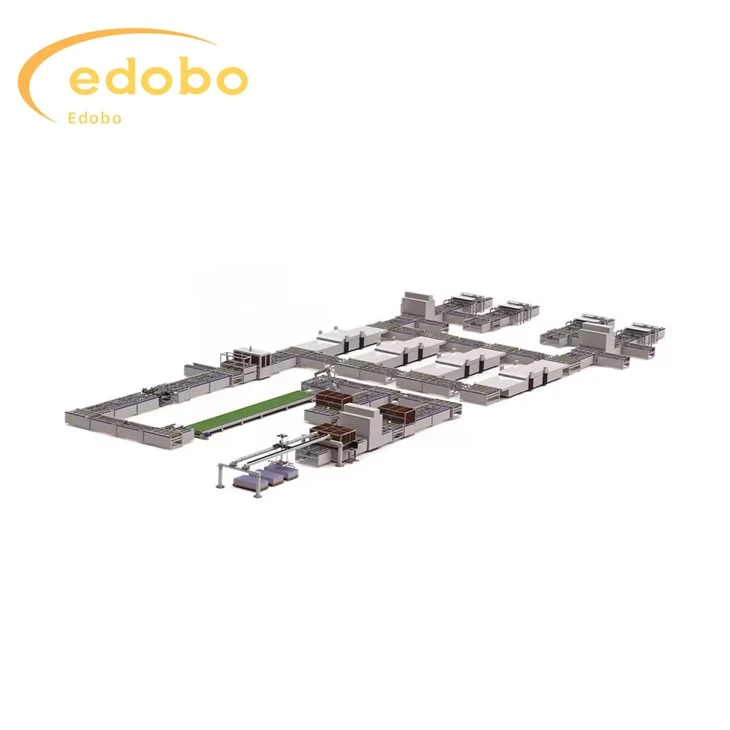

Celotna proizvodna linija sončnih panelov

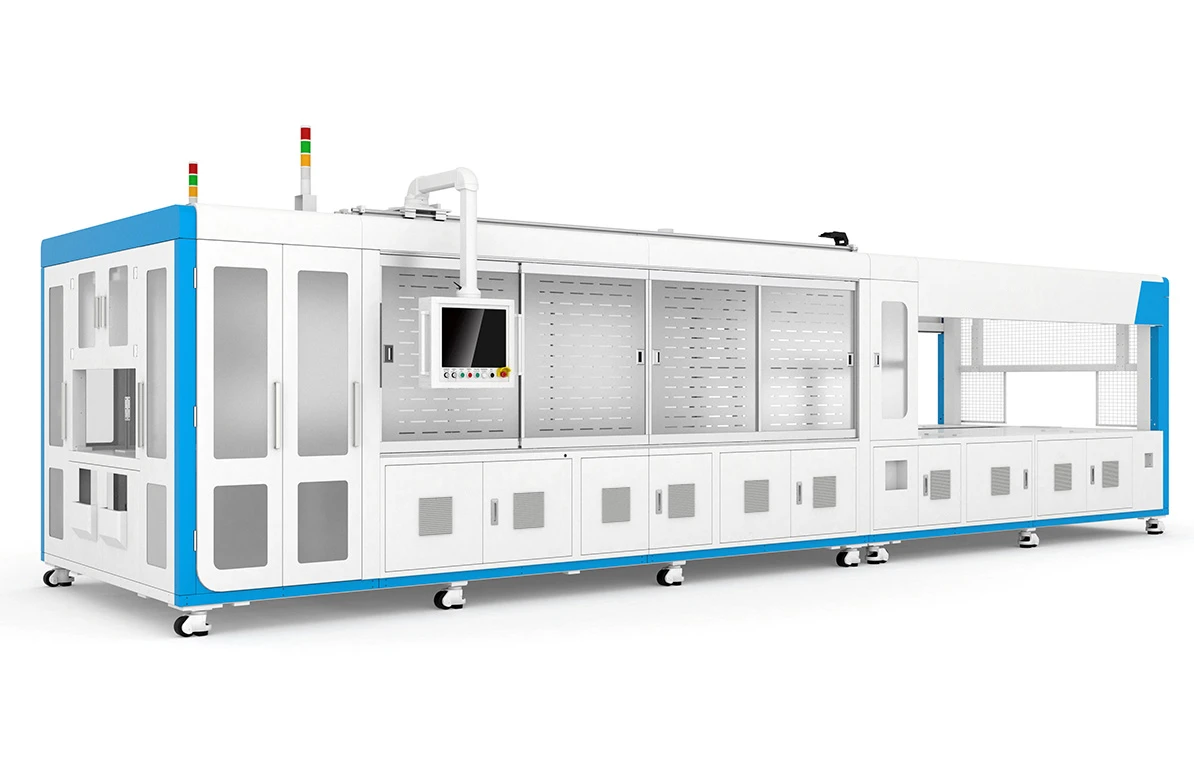

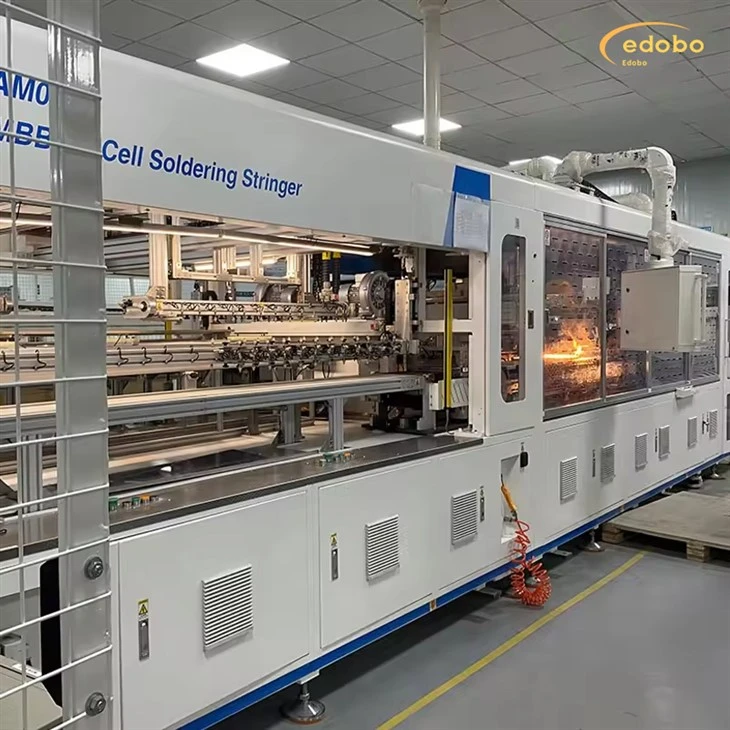

1.String varilni stroj

1. Hitra dvotirna vrvica, ki podpira varjenje sončnih celic s širinami nad 30 mm, zapolnjuje domačo vrzel za visokohitrostne trakove v tej specifikaciji in strankam ponuja vsestransko rešitev z enim strojem za več aplikacij.

2. Opremljen s funkcijami vizualnega pozicioniranja in zaznavanja, skupaj z robotskim nalaganjem.

3. Funkcije samodejnega upogibanja in rezanja traku učinkovito zmanjšujejo lomljenje celic zaradi razmika traku.

4. Uporablja najbolj razširjeno tehnologijo brezkontaktnega infrardečega varjenja, ki zagotavlja enakomerno segrevanje tako celic kot traku, kar zmanjšuje stopnje zlomov.

5. Opremljen z več temperaturnimi območji, ki omogočajo postopno segrevanje in hlajenje za učinkovito zmanjšanje lomljenja.

6. Izbirna funkcija pregleda niza EL za izhod.

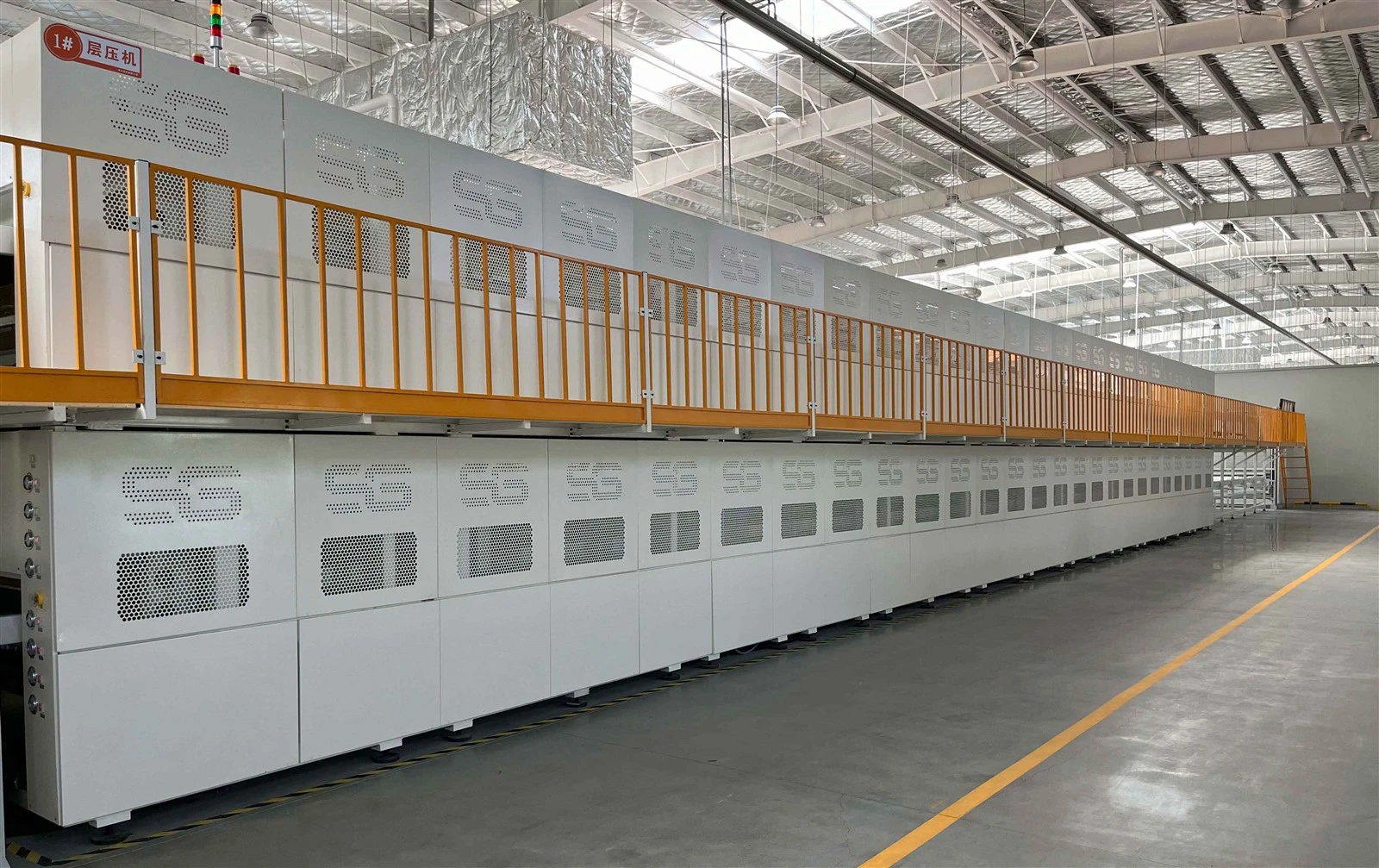

2.Laminator stroj

Enoslojni enokomorni popolnoma avtomatski stroj za laminiranje je v glavnem sestavljen iz stopnje dovajanja (razred A), stopnje laminiranja (razred B), stopnje praznjenja (razred C) in pomožne funkcionalne opreme, kot so sesalnik, črpalka Roots, vakuum črpalka, oljna peč itd.

Integrirana zasnova modula za celotno opremo

1.1 Oprema ima splošno strukturno zasnovo visoke trdnosti, ki lahko zadosti dolgoročnemu normalnemu in stabilnemu delovanju v delovnem okolju visoke trdnosti;

1.2 Sprejetje metode ogrevanja olja za zagotovitev enakomernosti temperature in natančnosti nadzora, učinkovito zagotavljanje celotne zmogljivosti procesa opreme;

1.3 Raven B, C-raven in A-raven lahko delujejo sinhrono ali neodvisno;

1.4 Inteligentni način krmiljenja, PLC+distribuirani I/O+DC24V DC krmilni sistem, visoka stopnja avtomatizacije, tehnologija vodil popolnoma spremeni tradicionalne metode ožičenja, nizka stopnja napak in visoka hitrost prenosa podatkov;

1.5 Delovanje z zaslonom na dotik velike blagovne znamke s preprostim in uporabniku prijaznim vmesnikom ter celovitim prikazom podatkov in funkcijami statistike grafikonov;

Za več informacij o napravi prosimkontaktirajte nas

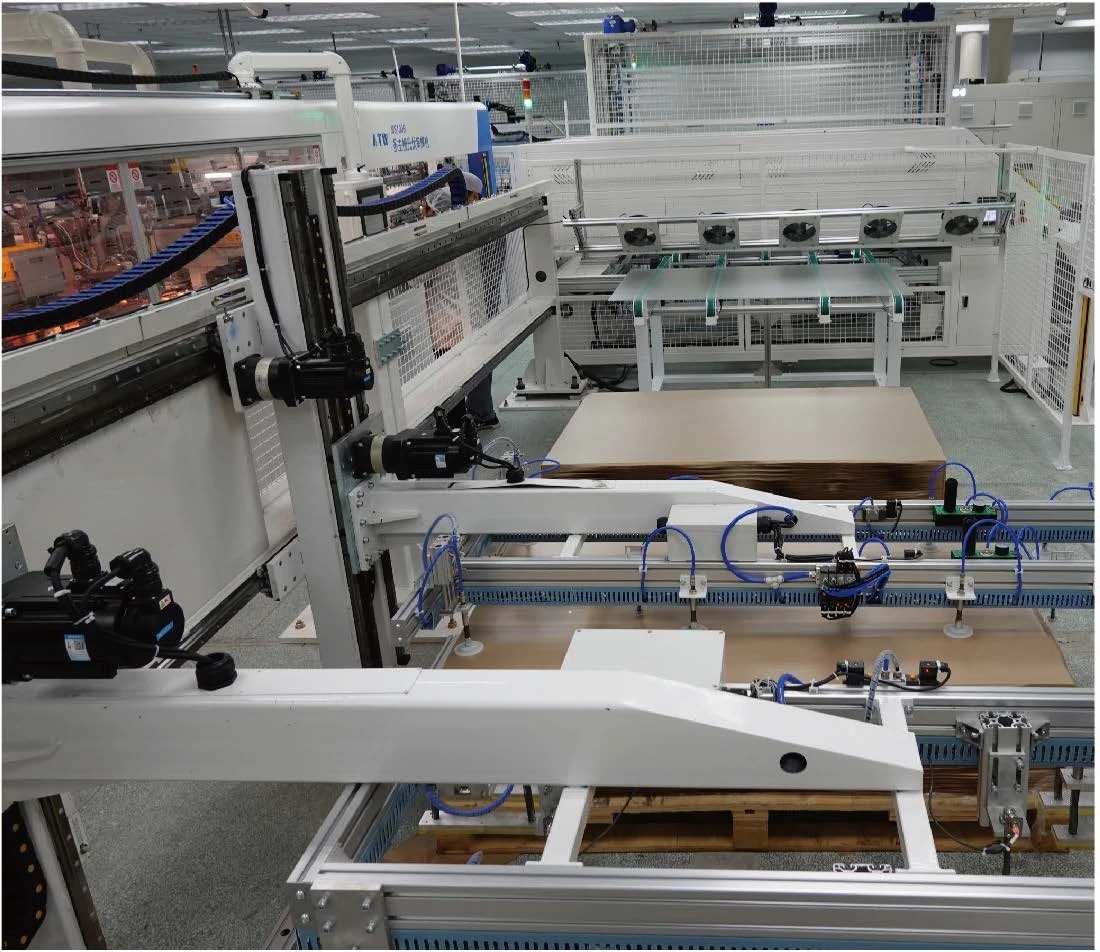

1. Samodejno polnjenje stekla

1. Dvignite steklo iz steklene prikolice in ga postavite na tekoči trak
2. Stroj vključuje dve postaji za shranjevanje stekla in eno postajo za shranjevanje papirja.
3. Robotska roka za sesanje stekla postavi steklo na tekoči trak, medtem ko robotska roka za pobiranje papirja odstranjuje papir iz stekla.
4. Stroj poganja servo motor, prisesek pa posesa steklo na določen položaj.
5. Zgornja steklena robotska roka je konzolna struktura, robotska roka za pobiranje papirja pa je konzolna struktura.

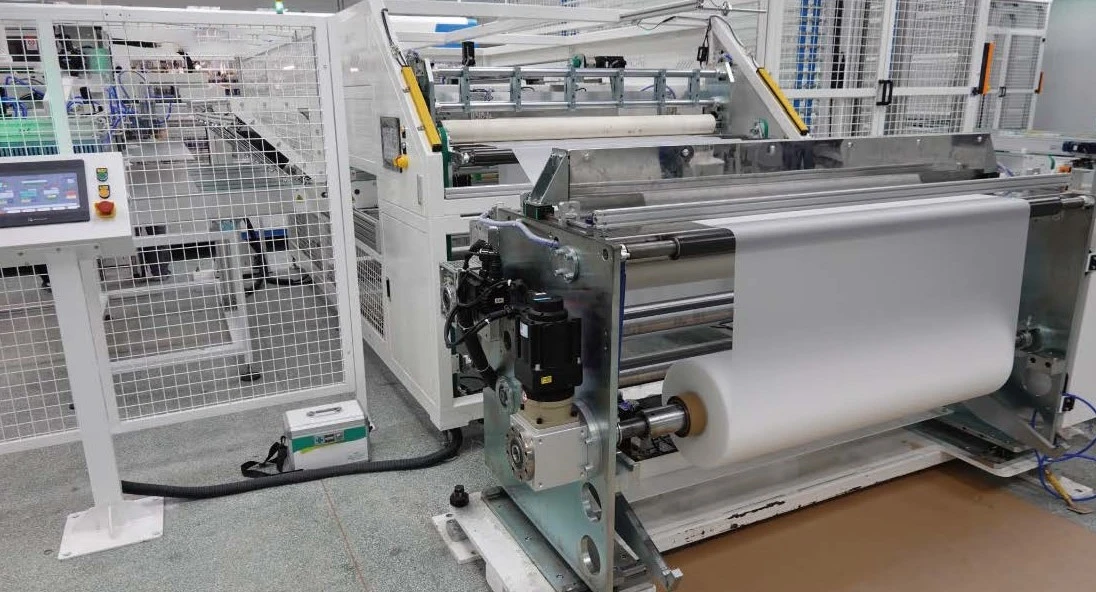

2.Auto EVA TPT rezalna obremenitev

Prvo EVA online polaganje + drugo EVA online rezanje + backboard online rezanje
1. Sprejetje sinhronega jermenskega prenosnega mehanizma, ki ga poganjajo servo motorji, ki ga vodijo linearna vodila, z natančnim pozicioniranjem in gladkim delovanjem.
2. Ta stroj je opremljen z orodji za dovajanje EVA za delovanje.
3. Hitrost raztezanja EVA se lahko samodejno prilagodi in deluje stabilno.
4. EVA reže vgrajen stroj, da zagotovi gladke in čiste rezalne robove
5. Ta stroj ima funkcijo samodejnega ravnanja EVA z območjem ravnanja ± 2 mm.
6. Glavni del opreme je opremljen z zaščitnim pokrovom in pokrovom za prah.

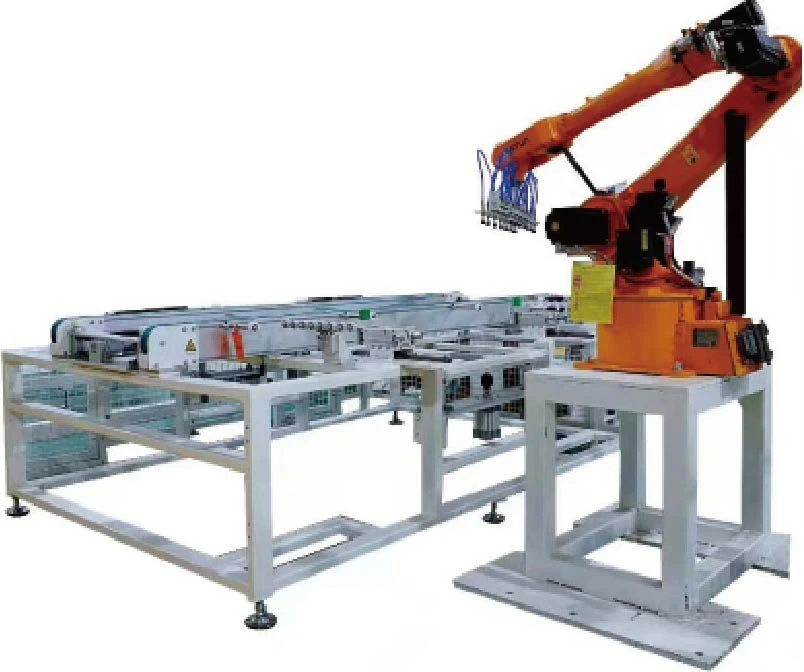

3. Samodejno polaganje (robotska roka)

1. Način hranjenja je kratek in dolg ven, funkcija opreme pa je, da jih razporedi v ustreznem zaporedju. Dolga stran akumulatorskega niza je vzporedna z dolgo stranjo komponente. Lokalni sistem za stavljanje se lahko uporablja za razporeditev komponent po 96, 72 in 60 kosov in ima funkcijo mehanskega prilagajanja.
2. Samodejno prejem baterijskih nizov, pobiranje baterijskih nizov na mehanske položaje in predhodno poravnavanje stekla
3. Prejem stekla in EVA iz proizvodne linije. Dvignite baterijski niz z mehanskega položaja. Baterijo zaporedno postavite na EVA glede na pozitivno in negativno elektrodo. Po zaključku vseh dejanj se komponenta prikaže.
4. Baterijski niz je nameščen z vizualnim pozicioniranjem, pozicioniranjem z optičnimi vlakni in mehanskim pozicioniranjem.

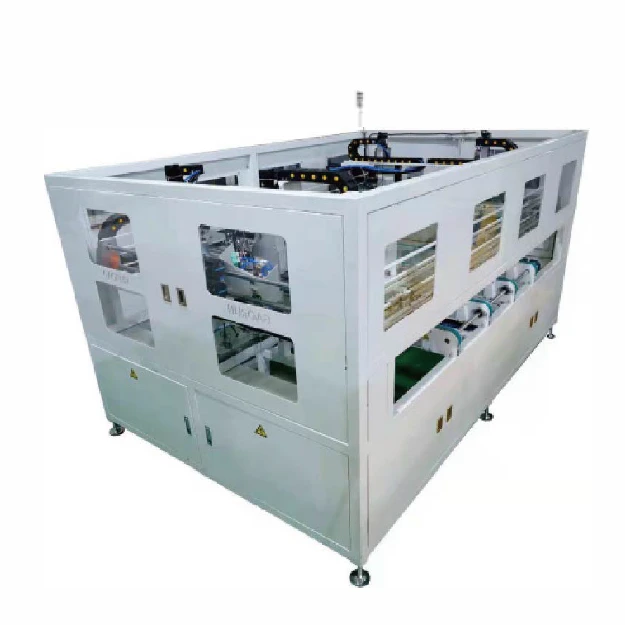

4. Avtomatski točilni stroj

Premaknite dolgo stran naprej na samodejni stroj za lepljenje traku, ga ponovno namestite v stroj in prilepite trak na označeno mesto na komponenti.
Avtomatski stroj za lepljenje traku nadomešča ročno delo in prihrani stroške dela
1. Zunanjost stroja je integriran okvir, ki je čudovit.
2. Standardni prenos krmilne frekvence motorja.
Ko se komponenta premakne v pravilen položaj, se valj poravna in popravi svoj položaj

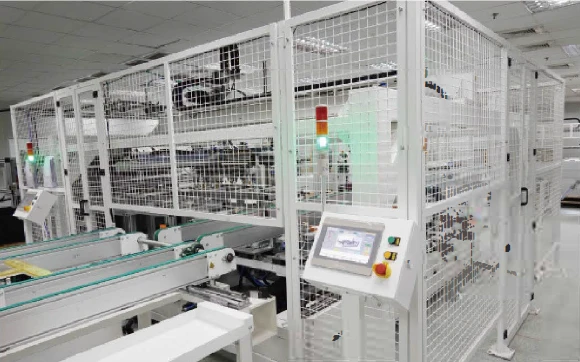

5. Samodejno okvirjanje

1. Natančni servo motorji premaknejo komponente na določene položaje za oblikovanje brez potrebe po ročnem delovanju
2. 12 parov priseskov zagotavlja, da je steklo med okvirjanjem stabilno prisesano na stroj
Ko so komponente v pravilnem položaju in je okvir pripravljen, bo valj poravnan in vpet. Servo motor bo hkrati nameščen z okvirjem.
3. Metoda transportnega traku: sinhroni transportni trak.
4. Dolžino in širino je mogoče prilagoditi glede na velikost modula z uporabo napeljav za hitro zaklepanje za hitro prilagajanje različnim modulom.
5. Način krmiljenja: krmiljenje motorja + servo pogon.
6. Način delovanja: avtomatski/ročni.

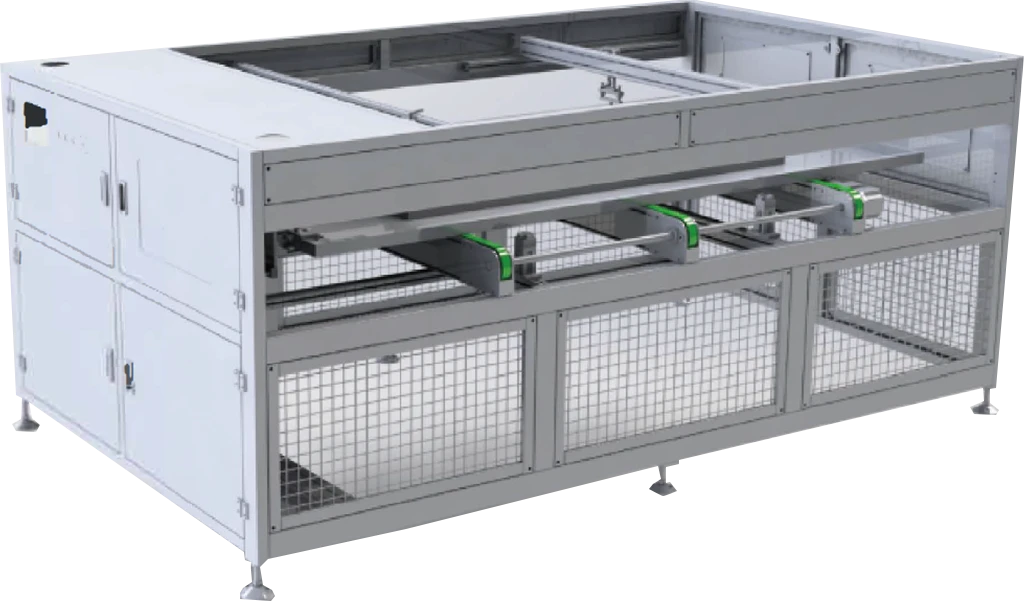

6.IV testni stroj

1. Ko dolga stran komponente vstopi v opremo in se poravna znotraj stroja, se komponenti dovaja zahtevana visoka napetost, da se preizkusi njen status izolacije
2. Po vklopu v nastavljenem času oddajte komponento v EL za pregled
3. Ko je komponenta nameščena v pravilnem položaju, je valj nastavljen in fiksiran v položaju, ozemljitvena povezava je nadzorovana, da je vključena, vzdržljiva napetost pa se samodejno preizkusi po ozemljitvi
4. Standardni motor s spremenljivo frekvenco krmiljenja spremenljive hitrosti

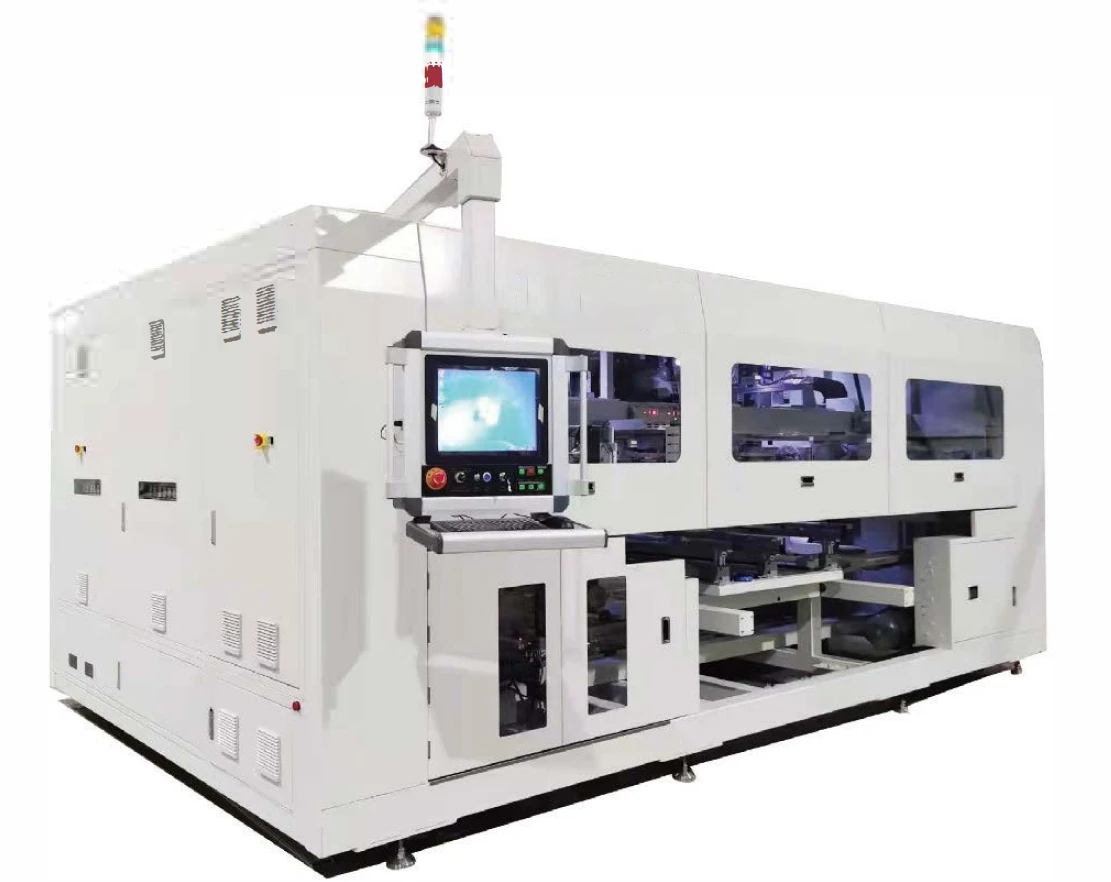

7.Busbar varilni stroj

Funkcija opreme:

Raztegnite, popravite, odrežite, upognite in natančno namestite glavno, repno in srednjo zbiralko ter uporabite dvižno roko za izvedbo sekundarne kalibracije na vrvici na modulu. Žice na glavi in ​​repu niza so naenkrat spajkane skupaj z zbiralkami in prenesene na naslednjo delovno postajo. Ta stroj je neobvezen s funkcijo strganja črne barve, funkcijo zaznavanja po spajkanju in funkcijo luknjanja zbiralke.

8. DRUGA OPREMA

Če želite izvedeti več o drugih informacijah o napravi, prosimkontaktirajte nasza najnovejšo vsebino izdelkov in cene
Na podlagi vaših potreb bomo oblikovali ustrezen načrt proizvodne linije

Zakaj izbrati Edobo Solar?

Celovite rešitve:Edobo Solar ponuja celotno paleto opreme za proizvodne linije solarnih panelov, od povezovanja celic do laminacije in testiranja modulov.

Napredna tehnologija:Naše proizvodne linije vključujejo najnovejši napredek na področju avtomatizacije in nadzora kakovosti, kar zagotavlja visoko učinkovitost in vrhunsko kakovost plošč.

Prilagojeno vašim potrebam:Oblikujemo proizvodne linije po meri, ki ustrezajo vašim posebnim zahtevam, s čimer zagotovimo, da lahko z lahkoto dosežete svoje proizvodne cilje.

Strokovna podpora:Edobo Solar z dolgoletnimi izkušnjami v solarni industriji nudi strokovno podporo od načrtovanja do namestitve in naprej.

Podjetje Edobo je vodilno podjetje pri ustvarjanju proizvodnih linij solarnih panelov. S 15-letnim strokovnim znanjem in izkušnjami na področju raziskav in razvoja smo bili pionirji v najsodobnejših tehnologijah in procesih, ki zagotavljajo vrhunsko kakovost in visoko učinkovite proizvodne linije. Naša usposobljena ekipa je predana ponujanju inovativnih rešitev za sektor sončne energije, kar našim strankam omogoča doseganje proizvodnih ciljev 100 MW, 300 MW ali 500 MW in s tem ustvarjanje znatnih dobičkov.
