Funkcija in uvod

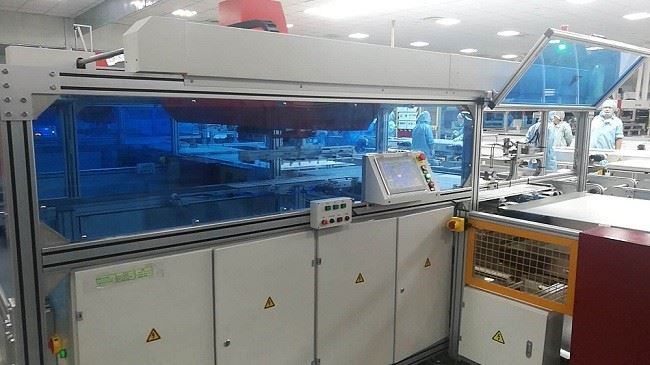

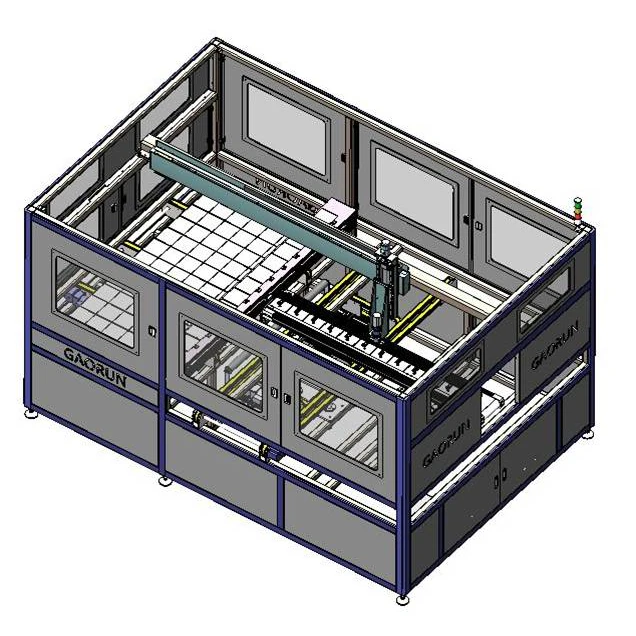

Avtomatski stroj za polaganje z dolgim robom naprej, je ena proti ena, ki ustreza avtomatskemu stroju za vrvice. Dolgi rob niza celic je vzporeden z dolgim robom modula. Stroj z enojnim sistemom polaganja se lahko uporablja za polaganje modulov 96, 72 in 60 in ima regulacijo strojev.
1. Prejem celice niza samodejne celice niza. Prebiranje celičnega niza v regulacijski mehanizem. Nadaljujte z regulacijo celice niza.
2. Prejem stekla in EVA materiala iz proizvodne linije. Nadaljujte z regulacijo celice niza.
3. Pobiranje celičnega niza iz regulacijskega mehanizma. Namestitev niza celic na EVA glede na pozitivno in negativno elektrodo. Prenesite modul po zaključku vseh dejanj.
4. Nizna celica lahko doseže vizualno pozicioniranje, pozicioniranje z optičnimi vlakni in mehansko pozicioniranje.
Glavni parameter
Format modula:(1400-2600)mm*(800-1100)mm
Čas cikla: čas niza z modulom 10 ali 12 je krajši od 15 s/čas
niz s 6 modulom je krajši od 10 s
Največja zmogljivost: 2400 /uro
Teža: 400 kg
Nazivna moč: 4,5 kw
Tlak:0.6-0.8 MPa
Format povezave:Φ12
Dimenzija (DXŠXV): 3500mm*2500mm*2200mm
Prednost
1. Stroj uporablja jermen in vijačno palico, ki ju poganja servo motor za prenos in vodi linearna tirnica, s prednostmi, kot so natančno pozicioniranje, stabilno delovanje in visoka hitrost.
2. Sesalna plošča je izdelana iz poliuretana, ki po sesanju ne pušča sledi na nizu celic.
3. Stroj je opremljen z zaščito pred izklopom in izklopom zraka.
4. Stroj je popolnoma samodejen in ne zahteva človeškega vmešavanja.
5. Natančnost lociranja celičnega niza je ±0,3 mm.
6. Šest celičnih nizov z intervalom med 1 ~ 10 mm.
7. Dimenzija niza celic je 125/156,6~12 kosov.
8. Glavna zbiralka z 2 zbiralkami/3 zbiralkami/4 zbiralkami/5 zbiralkami.
|
