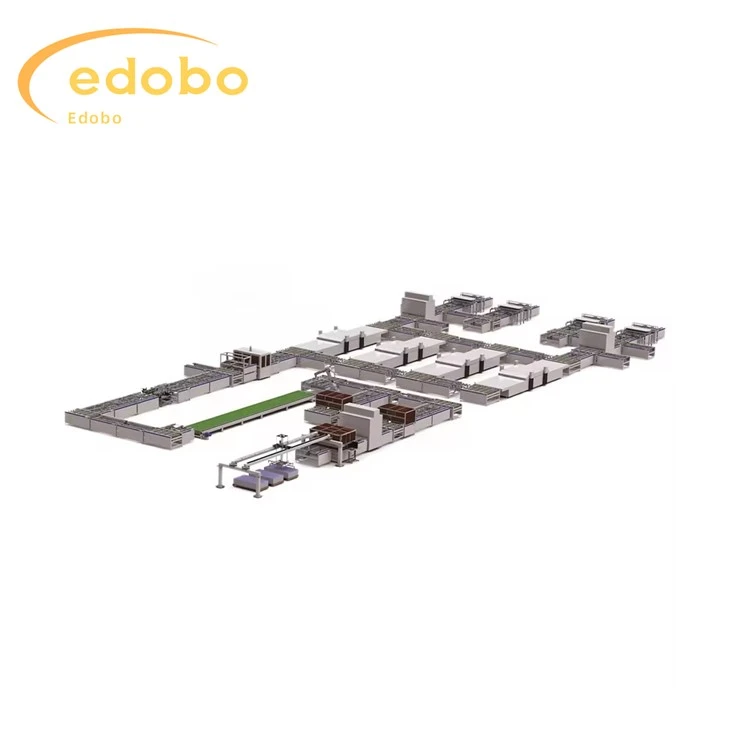

100MW-600MW proizvodna linija solarnih PV modulov

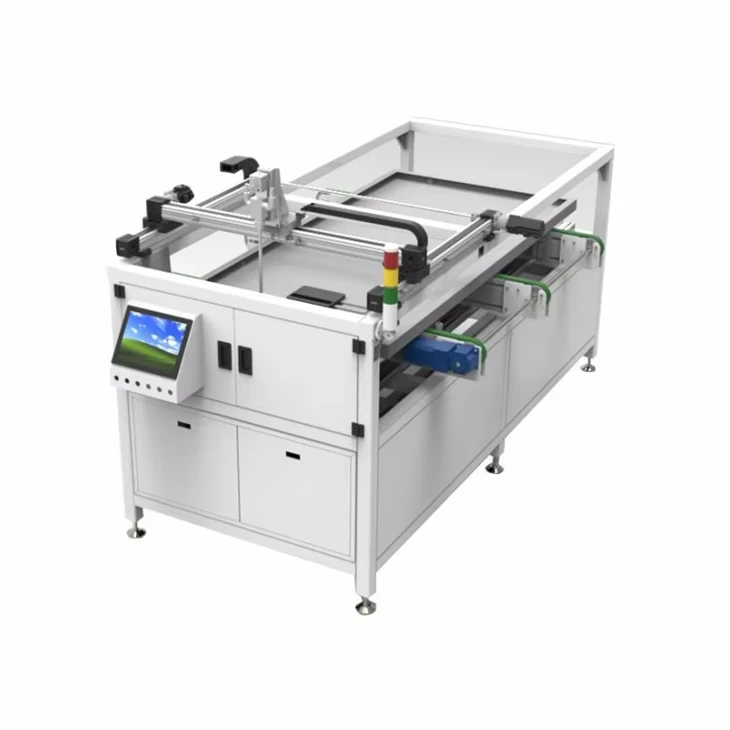

Polaganje (mehanski tip)

1. Način hranjenja je kratek in dolg ven, funkcija opreme pa je, da jih razporedi v ustreznem zaporedju. Dolga stran akumulatorskega niza je vzporedna z dolgo stranjo komponente. Lokalni sistem za stavljanje se lahko uporablja za razporeditev komponent po 96, 72 in 60 kosov in ima funkcijo mehanskega prilagajanja.

2. Samodejno prejem baterijskih nizov, pobiranje baterijskih nizov na mehanske položaje in predhodno poravnavanje stekla

3. Prejem stekla in EVA iz proizvodne linije. Dvignite baterijski niz z mehanskega položaja. Baterijo zaporedno postavite na EVA glede na pozitivno in negativno elektrodo. Po zaključku vseh dejanj se komponenta prikaže.

4. Baterijski niz je nameščen z vizualnim pozicioniranjem, pozicioniranjem z optičnimi vlakni in mehanskim pozicioniranjem.

1. Stroj ima sinhronski jermen, ki ga poganja servo motor in ga vodi linearna vodilna tirnica, ki ima prednosti natančnega pozicioniranja, stabilnega delovanja in visoke hitrosti.
2. Prisesek je narejen iz poliuretana in po prisesanju ne bo pustil sledi na baterijskem nizu.
3. Stroj je opremljen z zaščito pred močjo in plinom.
4. Stroj je popolnoma avtomatski in ne zahteva ročnega posredovanja.
5. Natančnost pozicioniranja niza baterij je ± 0,3 milimetra
6. Šest napajalnih kablov na razdalji 1-10 milimetrov drug od drugega
7. Združljivo z več nizi baterij, velikosti 156/182/210, 6-12 kosov
8. Glavni prst sončnih celic je združljiv z 2/3/4/5 prsti

(1) Zmogljivost proizvodne linije: 100 MW-600MW/leto.
(2) Zahtevana moč opreme je 380 V (trifazni sistem s petimi žicami), zahtevano moč pa je mogoče najti v parametrih opreme vsake enote. Konfiguracijo daljnovoda bo posebej zagotovilo naše podjetje.
(3) Zahteva po stisnjenem zraku za opremo je 0.6-0.8MPa, suh, čist in izpolnjuje zahteve avtomatiziranih proizvodnih linij; Prašni delci Manjši ali enaki 1 um, rosišče vodnega tlaka Manjši ali enaki -40 stopinji, olje (vključno s paro) Manjši ali enaki 0.1mg/;
(4) Čistost zraka v tovarni ne sme biti nižja od stopnje 300000 (ISO razred 8);
(5) Hitrost prenosa opreme za prenos: Čas cikla prenosa je krajši od 22 s, kar izpolnjuje zahtevo po proizvodni zmogljivosti 500 MW/leto. Celotna linija sprejme regulacijo hitrosti s spremenljivo frekvenco, pri čemer je glavna frekvenca regulacije hitrosti nastavljena na 30 HZ in območje regulacije hitrosti 0-50 HZ (specifično hitrost je mogoče najti v parametrih opreme vsake enote);
(6) Zunanje mere daljnovoda: Ta oprema je nestandardna naprava, končni načrt postavitve pa bo zagotovil Edobo Solar;
(7) Višina montažne linije in območje nastavitve: Obstaja določena višinska razlika med posamezno opremo in prenosno enoto. Za podrobne zunanje mere si oglejte tehnične parametre posamezne opreme; Višina prenosne enote je običajno 950 mm ± 30 mm;
(8) Obseg delovanja prenosnega voda in opreme je mogoče prilagoditi med komponentami dolžine (1650 mm-2600 mm) * širine (950 mm -1500 mm), kar omogoča transport komponent v različnih metodah laminiranja.
(9) Prenosni vod je gladek in velikost odmika je manjša od 10 mm;
(10) Ko oprema deluje normalno, je stopnja okvar komponent, ki jih povzročajo oprema in prenosni vodi, manjša od 1/1000;
(11) Nivo hrupa med delovanjem opreme Manjši ali enak 72 dbA (brez kompresijskih črpalk)

1. Celica sprejme vizualno pozicioniranje CCD, ki ima prednosti visoke natančnosti in stabilnosti;
2. Oprema lahko samodejno sprejme, samodejno postavi in ​​samodejno izvozi komponente, postavitev pa je natančno pozicioniranje;
3. Prisesek je narejen iz uvoženega silikonskega materiala, ki ne bo pustil sledi na površini baterije;
4. Sprejmite triosni mehanski način gibanja (vrtenje za 180 stopinj);
5. Bočno gibanje sprejme modul linearnega motorja, ki ima prednosti visoke hitrosti gibanja, visoke ponavljajoče se natančnosti pozicioniranja in stabilnega delovanja, prihrani skupni čas utripa;
6. Prilagoditev menjave dolgih in kratkih robov sprejme mehanizem za hitro zaklepanje, hitro nastavitev, preprosto, priročno in zanesljivo;
