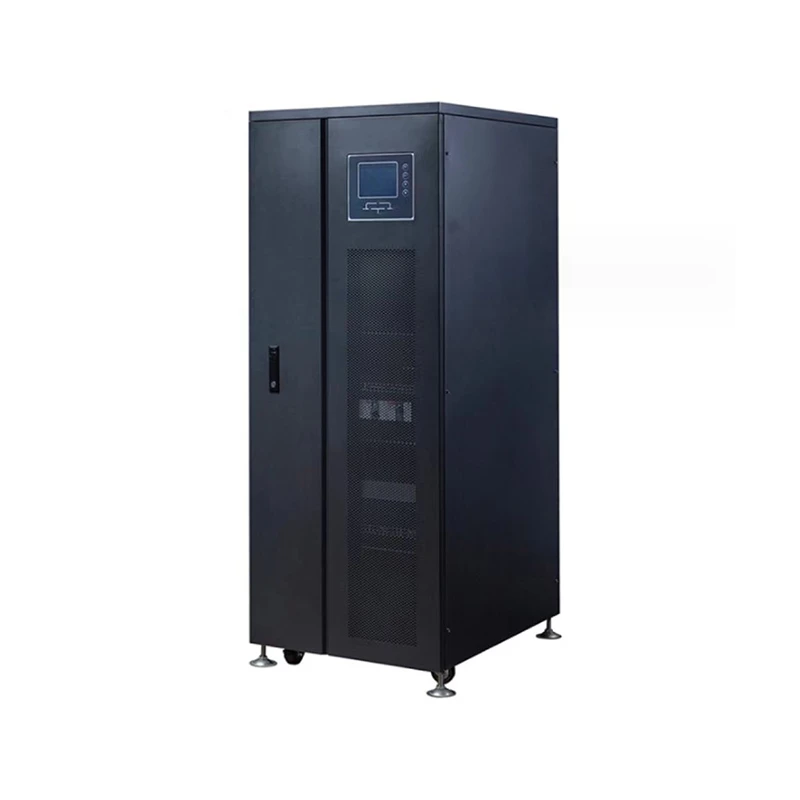

30kw izvenomrežni pretvornik
Opis
Tehnične parametre
Pregled izdelka:
Izdelek lahko zagotovi zanesljivo zaščito oskrbe z električno energijo za velike podatkovne centre, omrežne računalniške sobe kot tudi električne povezave na področjih, kot so proizvodnja, promet in energetika, da bi izpolnili visoke zahteve glede zanesljivosti uporabnikov za pretvornike velike moči. Na podlagi tehnologije natančnega nadzora DSP in dvojnih vgrajenih MCU-jev lahko izdelek oddaja stabilne in čiste sinusne valove ter uporabnikom zagotavlja varno in zanesljivo zaščito napajanja.
Glavne značilnosti:
Napredni način delovanja
Sledenje frekvenci, stabilizacija napetosti s faznim zaklepanjem, filtriranje hrupa in preprečevanje vpliva zaradi nihanja električnega omrežja, realiziranega v izhodu pretvornika
Najboljša garancija za oskrbo z električno energijo za nakladalno opremo uporabnikov, ki jo prispeva tehnologija popolnega digitalnega vektorskega nadzora, ki temelji na obdelavi v realnem času z DSP, MCU in DDC
Učinkovita LGBT (inverzijska tehnologija bipolarnega tranzistorja z izoliranimi vrati).
Dobra preklopna funkcija visoke hitrosti, delovne značilnosti velike napetosti in velikega toka ter napetostni pogon IGBT (IGBT pete generacije ima nižji padec napetosti nasičenja ter večjo učinkovitost in zanesljivost delovanja.)
Visoka prilagodljivost
Širok razpon vhodne frekvence (45Hz ~ 65Hz), ki omogoča stabilno delovanje generatorjev goriva
Velika nosilnost
Primernost za industrijsko uporabo, kot so strojna orodja in rezalniki žice
Zanesljivo delovanje
Funkcija testiranja ob vklopu za pravočasno odkrivanje in odpravo morebitnih nevarnosti
Visoka stabilnost in zanesljivost, zagotovljena z integracijo funkcij, vključno z zaščito AC vhoda nad napetostjo, zaščito AC vhoda pod napetostjo, zaščito pred preobremenitvijo izhoda, zaščito kratkega stika, zaščito pred prenapetostjo, zaščito vodila pred prenapetostjo, zaščito pred pregrevanjem, zaščito pred napako ventilatorja, napako pomožnega napajanja zaščita, opozorilna zaščita baterije pod napetostjo, zaščita pred prenapolnjenostjo baterije itd.
Vodstvena funkcija
Velik LCD, vizualiziran prikaz statusov delovanja preko diagramov poteka, inteligentne ikone na dotik gumbov tabelarnih podatkov, zapisov dogodkov itd. Vizualizacija parametrov pretvornika s pomočjo komunikacije z računalnikom preko vmesnika RS232/RS485 s pomočjo inteligentne nadzorne programske opreme pretvornik.
Inteligentno upravljanje baterije
Inteligentno polnjenje baterije: Prilagoditev parametra polnjenja baterije glede na konfiguracijo baterije uporabnika in preklapljanje med izenačevalnim in plavajočim polnjenjem, polnjenjem s temperaturno kompenzacijo in upravljanjem praznjenja glede na pogoje napajanja, kar lahko podaljša življenjsko dobo baterije in zmanjšati breme skrbnika
Inteligentno zaznavanje napak na akumulatorju: Merjenje posameznih parametrov, prikaz rezultatov meritev na LCD-prikazovalniku ter takojšnje alarmiranje in obveščanje administratorja ob okvari akumulatorja
Prilagojene nastavitve:
Pravilna nastavitev vhodnih parametrov glede na pogoje vhodnega napajanja
Tehnični indeksi:
|
Model: ED-TP- |
TP-10KW |
TP-20KW |
TP-30KW |
TP-50KW |
TP-60KW |
TP-80KW |
TP-100KW |
TP-150KW |
TP-200KW |
|
Nazivna zmogljivost |
10KW |
20KW |
30KW |
50KW |
60KW |
80KW |
100KW |
150KW |
200KW |
|
Način in princip delovanja |
PWM (impulzna širinska modulacija), ki temelji na tehnologiji natančnega krmiljenja DSP in dvojnih vgrajenih mikrokontrolerjih Popolna izolacija izhodnega napajanja |
||||||||
|
AC vhod |
|||||||||
|
Številka faze |
Trofazni +N+G |
||||||||
|
Napetost |
AC220V/AC380V±20% |
||||||||
|
Pogostost |
50Hz/60Hz±5% |
||||||||
|
DC vhod |
|||||||||
|
enosmerna napetost |
DC192V/DC220V/DC240V/DC384V |
DC384V |
|||||||
|
Plavajoča baterija |
13,6 V vsake baterije x količina baterij【13,6 V × 16 baterij =217.6 V】 |
||||||||
|
Izklopna napetost |
10,8 V vsake baterije x količina baterij【10,8 V × 16 baterij =172.8 V】 |
||||||||
|
AC izhod |
|||||||||
|
Številka faze |
Trofazni +N+G |
||||||||
|
Napetost |
AC220V/AC380V±1% (stalna obremenitev) |
||||||||
|
Pogostost |
50Hz/60Hz±5% (omrežno napajanje)50Hz±0,01% (baterija) |
||||||||
|
Učinkovitost |
Večja ali enaka 90 % (obremenitev: 100 %) |
||||||||
|
Izhodna valovna oblika |
Sinusni val |
||||||||
|
THD |
Linearna obremenitev:<3%;non-linear load:<5% |
||||||||
|
Prehodna napetost dinamične obremenitve |
<±5%(jump from 0 to 100%) |
||||||||
|
Takojšen čas okrevanja |
<100ms |
||||||||
|
Čas preklopa med baterijo in omrežnim napajanjem |
3S-5S |
<4ms |
|||||||
|
Neuravnotežena napetost |
<±3%<±1%(balanced load voltage) |
||||||||
|
Preobremenitvena zmogljivost |
120%,20s;>150 %, 100 ms |
125%,20s;>150%,1s |
|||||||
|
Sistemski indeksi |
|||||||||
|
Učinkovitost delovanja |
Večja ali enaka 90 % (obremenitev: 100 %) |
||||||||
|
Računalniška komunikacija |
RS 232/RS 485 (omrežni adapter za daljinsko spremljanje SNMP) |
||||||||
|
Delovna temperatura |
-10~40 stopinj |
||||||||
|
Relativna vlažnost |
0-90% (brez kondenzacije) |
||||||||
|
Hrup |
40-50dB |
50-60dB |
60-70dB |
||||||
|
Struktura |
|||||||||
|
Zunanje mere |
580*750*920 |
608*728*1475 |
1138*795*1125 |
1138*945*1725 |
|||||
|
Teža (kg) |
180 |
220 |
300 |
470 |
620 |
680 |
730 |
954 |
980 |
